Mesure de l'allonge réelle / Norme ATA

Afin que l'ensemble des marques d'arc soit dans la même norme, l'Archery Trade Association a défini une norme.

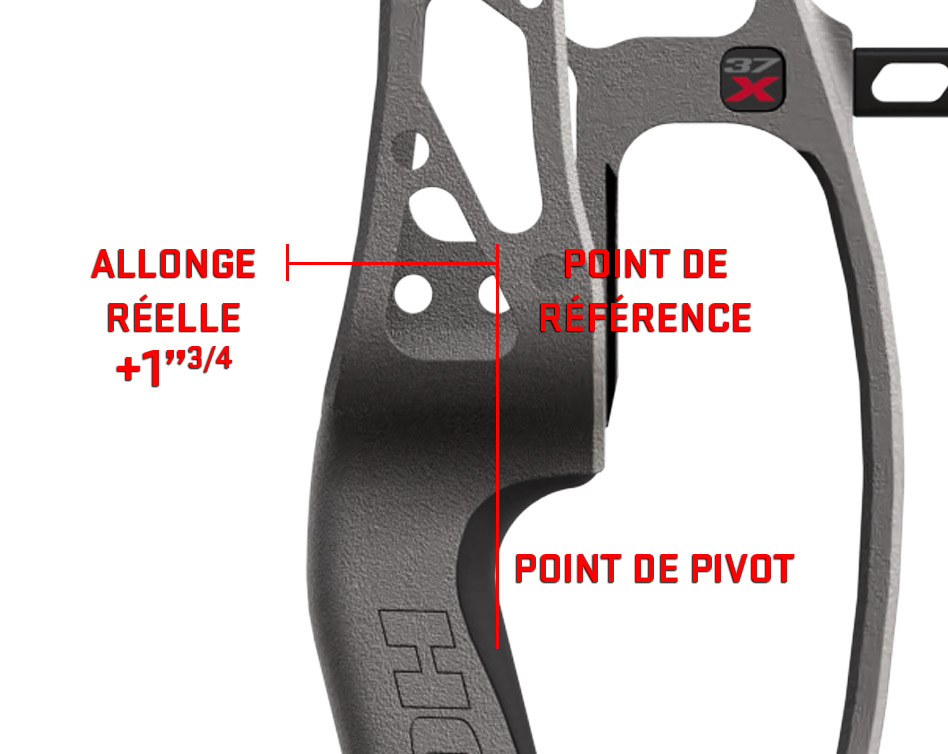

L'allonge est défini par la distance, à pleine allonge, entre le repère d'encochage de la corde et le point de pivot du grip en rajoutant 1"3/4.


Cette mesure est alors appelé allonge réelle.

allonge reelle



Ajustement de l'allonge

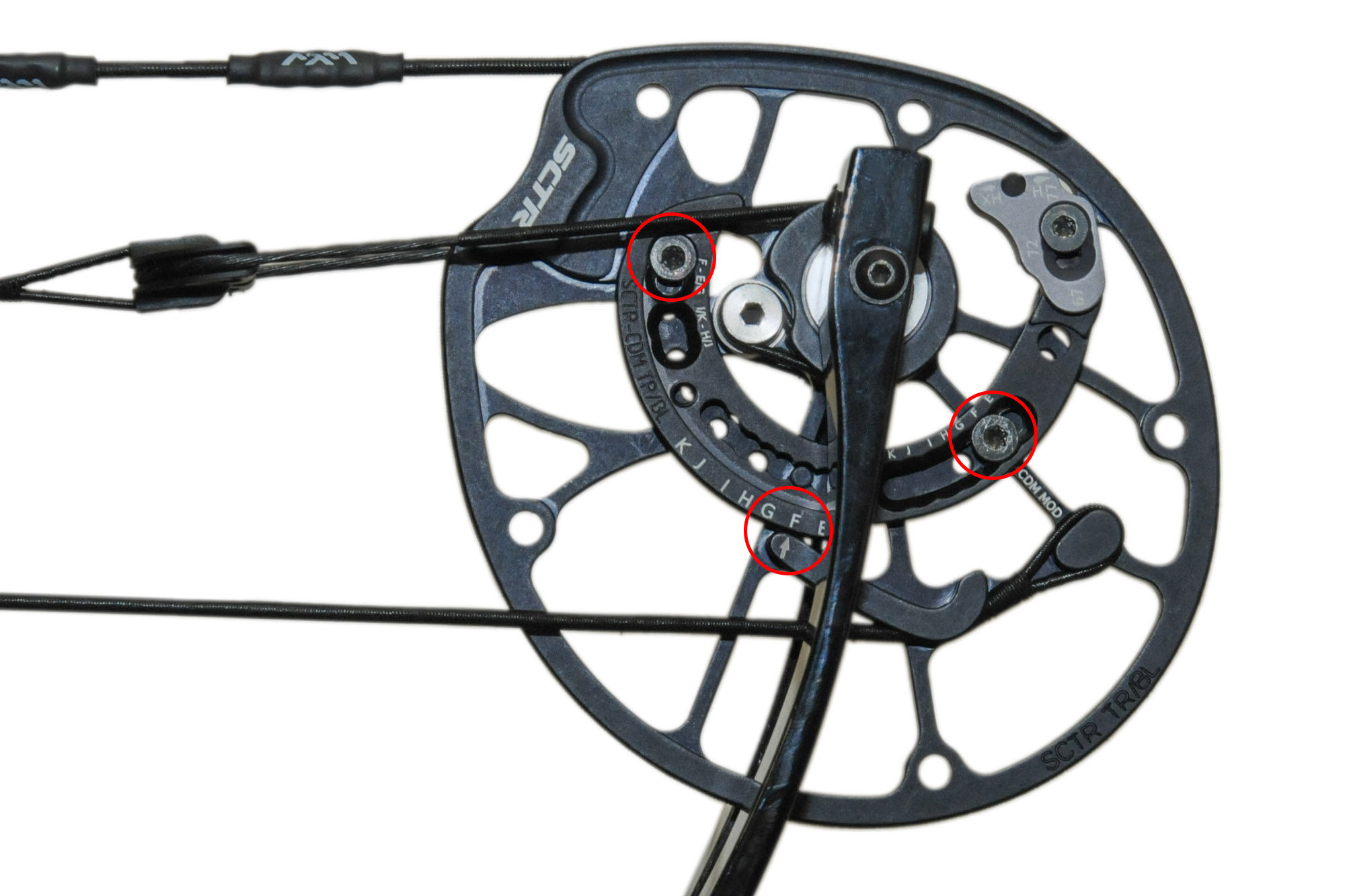

allongePour modifier l'allonge de votre arc, vous devrez, à l'aide d'une clé Allen ou d'une clé torx, dévisser les vis du module qui se trouve sur la poulie et déplacer le module sur la position désirée. Celle-ci est indiquée par une lettre ou un chiffre correspondant à une position du module pour une allonge donnée.

Cependant certain modèle de came nécessite de changer le module pour passer à une allonge supérieur.

La plupart des cames ont une efficacité optimale pour une plage d'allonge donnée. Si vous arrivez en plage maximale sur votre came, vous devrez alors passer sur la came supérieur. Ce changement nécessitera obligatoirement un changement de câblage et par la même occasion un changement de flex de branche. Si vous ne changez pas les branches vous risquez d'avoir une perte ou une augmentation importante suivant la nouvelle taille de came choisie.

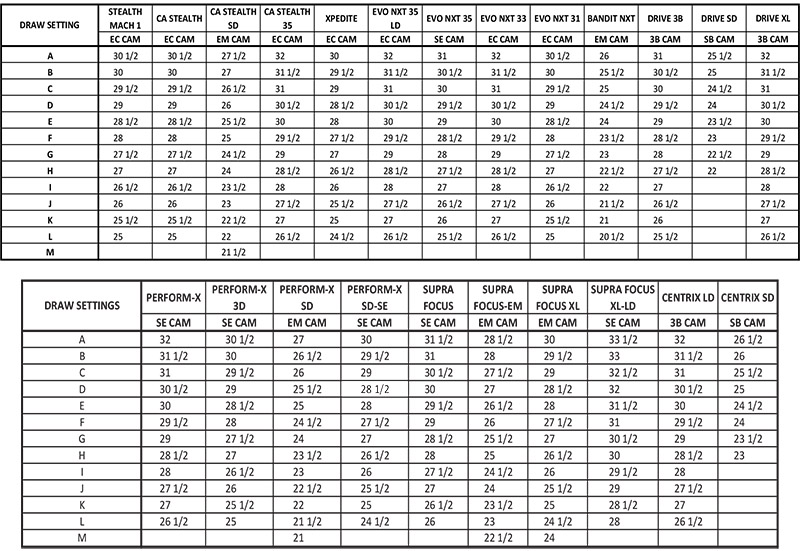

Par exemple, sur un Hoyt (suivant votre modèle d'arc) vous aurez des lettres allant de A à M. A étant la plus grande allonge et M la plus petite. Vous retrouverez la lettre correspondant à votre allonge sur le manuel de votre arc ou bien sur le site internet de la marque.

Pour les arcs de la marque Hoyt, vous retrouverez l'intégralité des tune chart depuis 1997 sur hoyt.com/tune-charts

Pour les arcs de la marque PSE, une charte similaire est disponible sur psearchery.com/pse-compound-bow-tune-charts

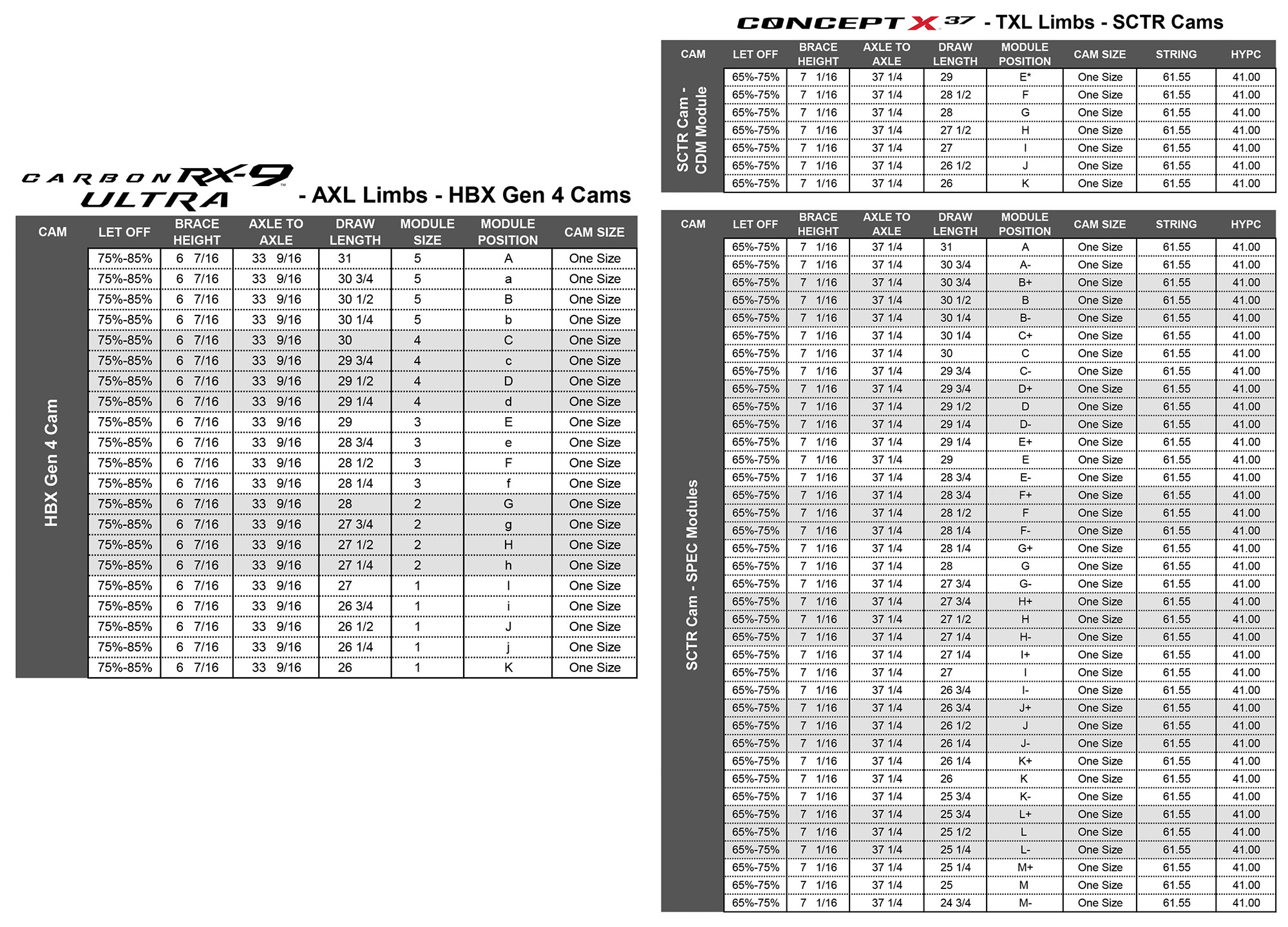

Chart Hoyt 2025

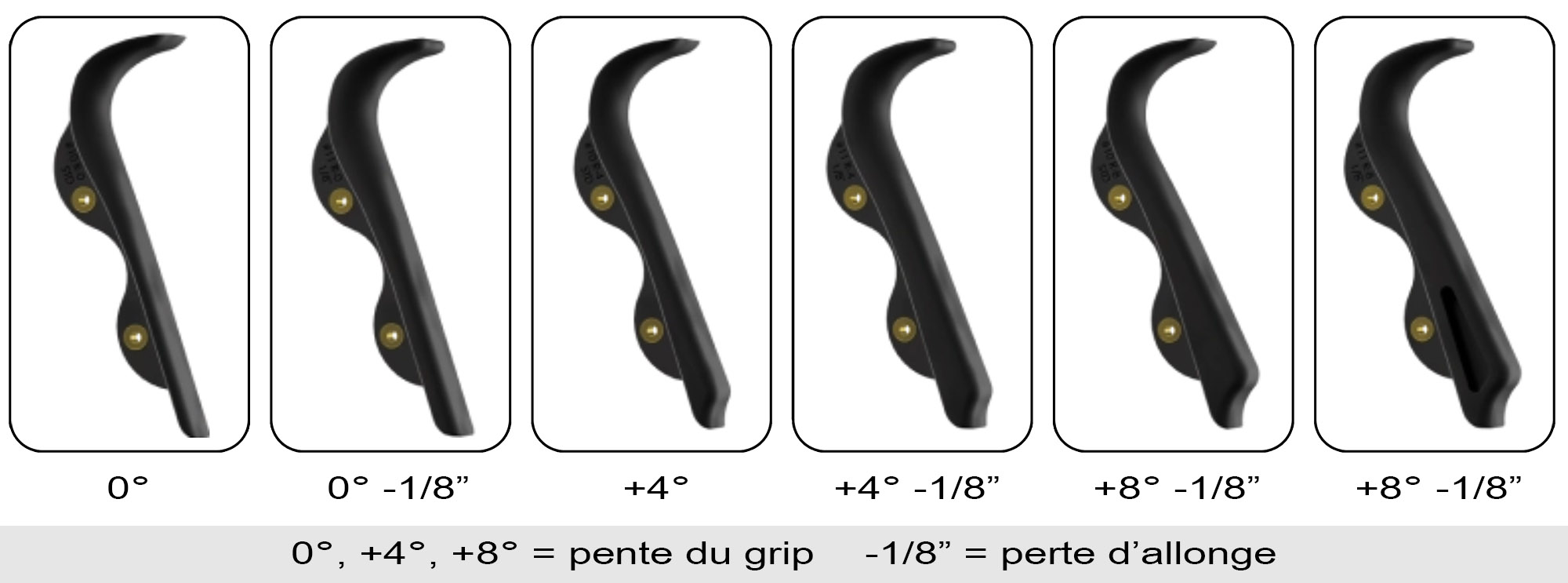

L'autre possibilité pour afiner le réglage d'allonge est de jouer sur votre grip. Hoyt propose depuis quelques années différents grips qui vous permette d'une part de jouer sur l'inclinaison de celui-ci entre un grip standard à 0° de pente et deux autres modèles avec +4° ou +8° afin que votre main soit positionnée le plus naturelement. Mais ce n'est pas tout vous aurez aussi la possibilité de jouer sur l'épaisseur du grip afin de réduire votre allonge de -1/8".

différents grips hoyt

Attention il existe des grips pour les archers droitier ou gaucher. Les grips ne sont pas ambidextres et compatibles.



Ajustement de la puissance



puissance

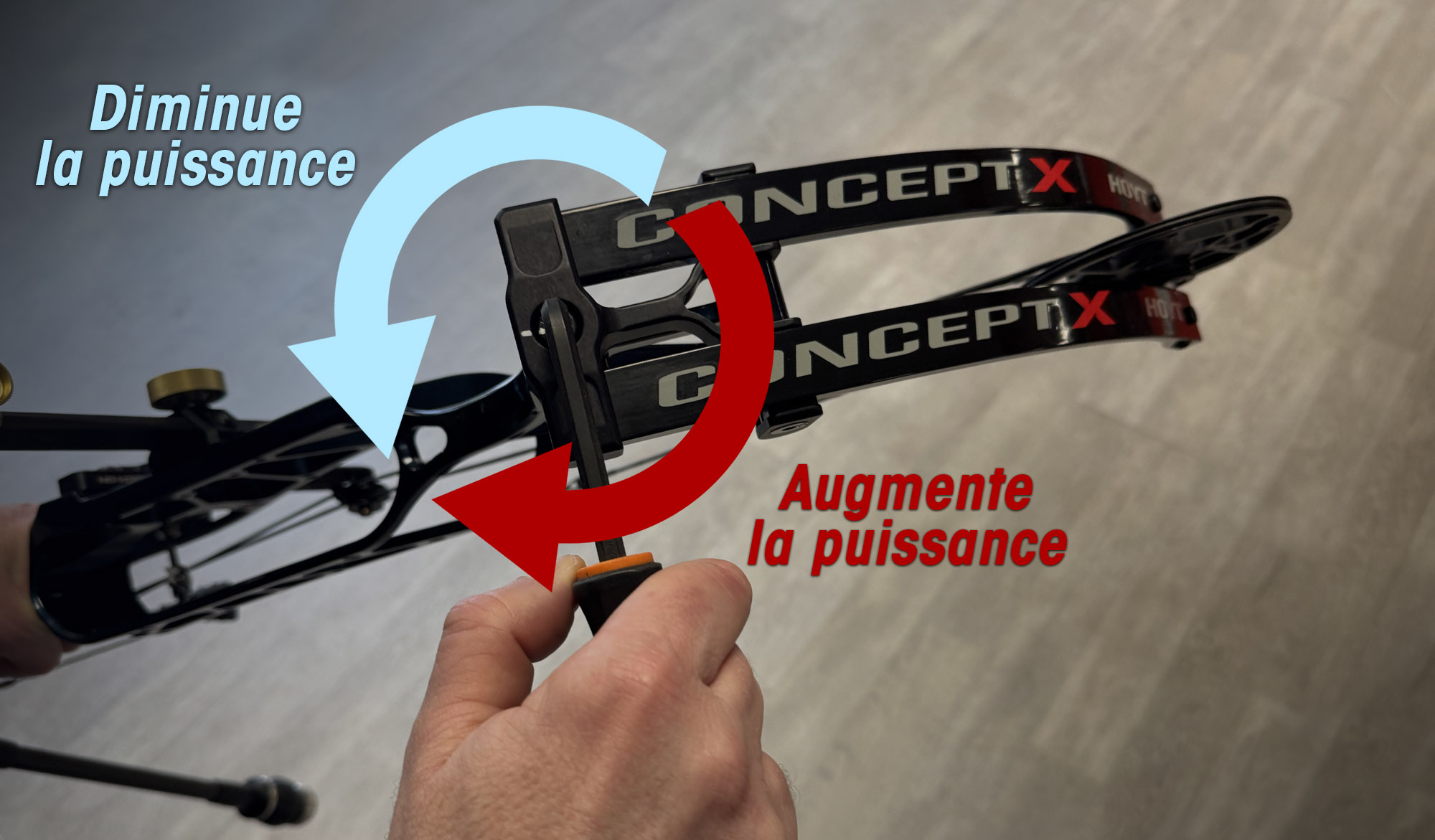

Pour augmenter ou diminuer la puissance de votre arc, vous devrez, à l'aide d'une clé Allen, jouer sur la vis du pocket de branches qui se trouve de part et d'autre de votre poignée. Il faut absolument faire le même nombre de tour sur les 2 vis.

  • Ainsi si vous souhaitez augmenter la puissance, vous devrez serrer la vis dans le sens des aiguilles d'une montre.
  • Si vous souhaitez diminuer la puissance, vous devrez alors desserrer la vis dans le sens inverse des aiguilles d'une montre.

Attention à ne pas desserrez trop vos branches car vous risquerez de sortir de la plage de sécurité de l'arc. Chaque fabricant indique sur son manuel le nombre de tour maximal à enlever. PSE donne un nombre de 10 maximum alors que HOYT peut seulement enlever 8 tours.

Votre arc est conçu pour être efficace sur une plage de puissance. Si vous prenez par exemple un 50/60 lbs et que vous allez tirer l'arc dans sa plage basse des 50 lbs, vous aurez alors une branche desserée à son miminum. Cela aura comme conséquence d'avoir une flexion de branche moins importante et votre corde deviendra trop souple et vous augmenterez les vibrations de votre arc.

Lors du choix de puissance de votre arc, il est toujours préférable d'avoir le maximum d'efficacité de votre flexion de branches.

Diminution de la puissance: Augmentation de la puissance:
  • augmente l'allonge
  • augmente le band
  • dimunue l'entraxe
  • diminue l'allonge
  • diminue le band
  • augmente l'entraxe

Ajustement du let-off

Depuis quelques années, il est possible désormais d'ajuster le let-off de votre arc. C'est à dire de jouer sur la démultiplication de la puissance. Par exemple pour un arc de 60lbs de puissance avec un let-off de 75%, il vous restera 15lbs de puissance lorsque vous serez à pleine allonge au mur.
Majoritairement les poulies proposent de varier par des paliers de 5% allant de 65% à 70% puis 75% pour les arcs de cible et de 75% à 80% puis 85% pour les arcs de chasse suivant les marques. Vous pourrez ainsi faire varier votre let-off en déplaçant sur l'une des trois positions du Mod Foot.

Mais attention chaque ajustement de votre let-off aura une incidence sur votre allonge en la faisant varier de 1/8" à chaque fois.

Prenons pour exemple que votre allonge est de 29" sur le Mod Foot à 75% de let-off, en le dimunuant une première fois à 70% vous allez obtenir une allonge de 28"7/8 et en le reduisant  une seconde fois le let-off à 65% vous aurez une allonge de 28"3/4.

Let-Off 77.5%  75% 72.5%  70% 67.5%  65%
Puissance au mur (sur une base de 60 lbs) 13.5 lbs 15 lbs 16.5 lbs 18 lbs 19.5 lbs 21 lbs
Allonge désirée 29.0625" 29" 28.937" 28.875" 28.812" 28.75"
Différence d'allonge en Pouce +1/16" Position de référence -1/16" -1/8" -3/16" -1/4"
Différence d'allonge en Cm +0.15 cm Position de référence -0.15 cm -0.3 cm -0.45cm -0.6 cm

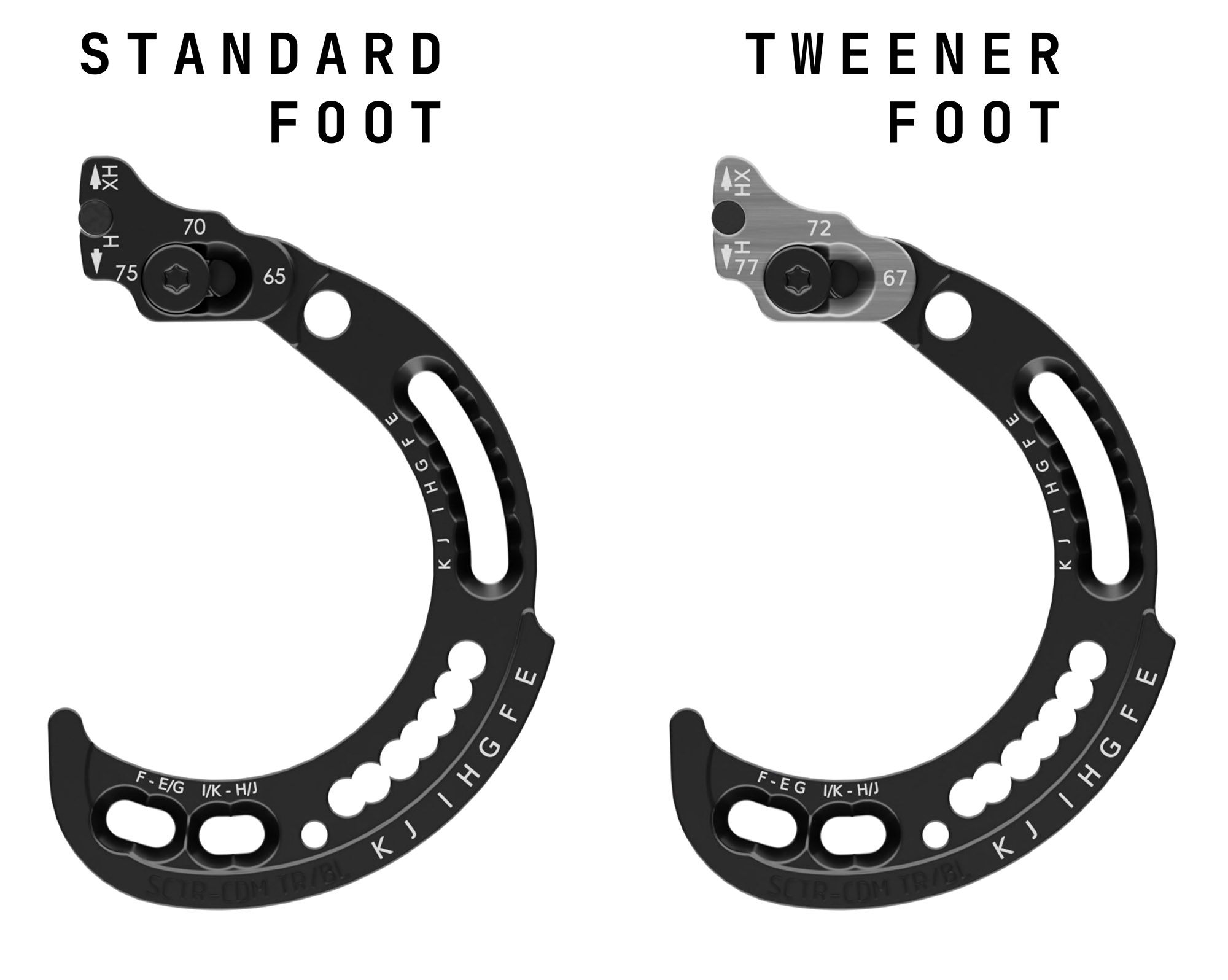

Hoyt propose désormais pour sa gamme cible avec la came SCTR un Mod Foot permettant d'ajuster encore plus le let-off en ajoutant 2.5% à ce qui est proposé avec le Mod Foot standard. Vous obtiendrez alors une démultiplication de 77.5%, 72.5% et 67.5%. Cet ajout de 2.5% correspond envion à une réduction de 1.5lbs de puissance. Celui-ci est anodisé de couleur gris afin de le différencier plus facilement du Mod Foot standard.

tweener foot

Dernière possibilitée d'ajustement avec la possibilité de jouer sur la sensation de mur une fois que l'on se retrouve à pleine allonge. En ajustant le Mod Foot, vous pourrez passer d'un mur ferme avec la position Xtra Hard où le moindre relachement vous ramenera dans le cyle de la poulie à un mur solide avec une légère sensation de flotement sans avoir le sentiment de devoir toujours tirer pour ne pas être surpris par le retour de poulies.
Afin de savoir sur quelle position vous vous trouvez, la flèche qui part de l'axe de la poulie (flèche vers le haut) vous indique sur quel mode vous allez être. Pour pouvoir passer de l'un à l'autre, vous devrez permuter les Mod Foot de haut en bas à l'aide d'une clé torx.

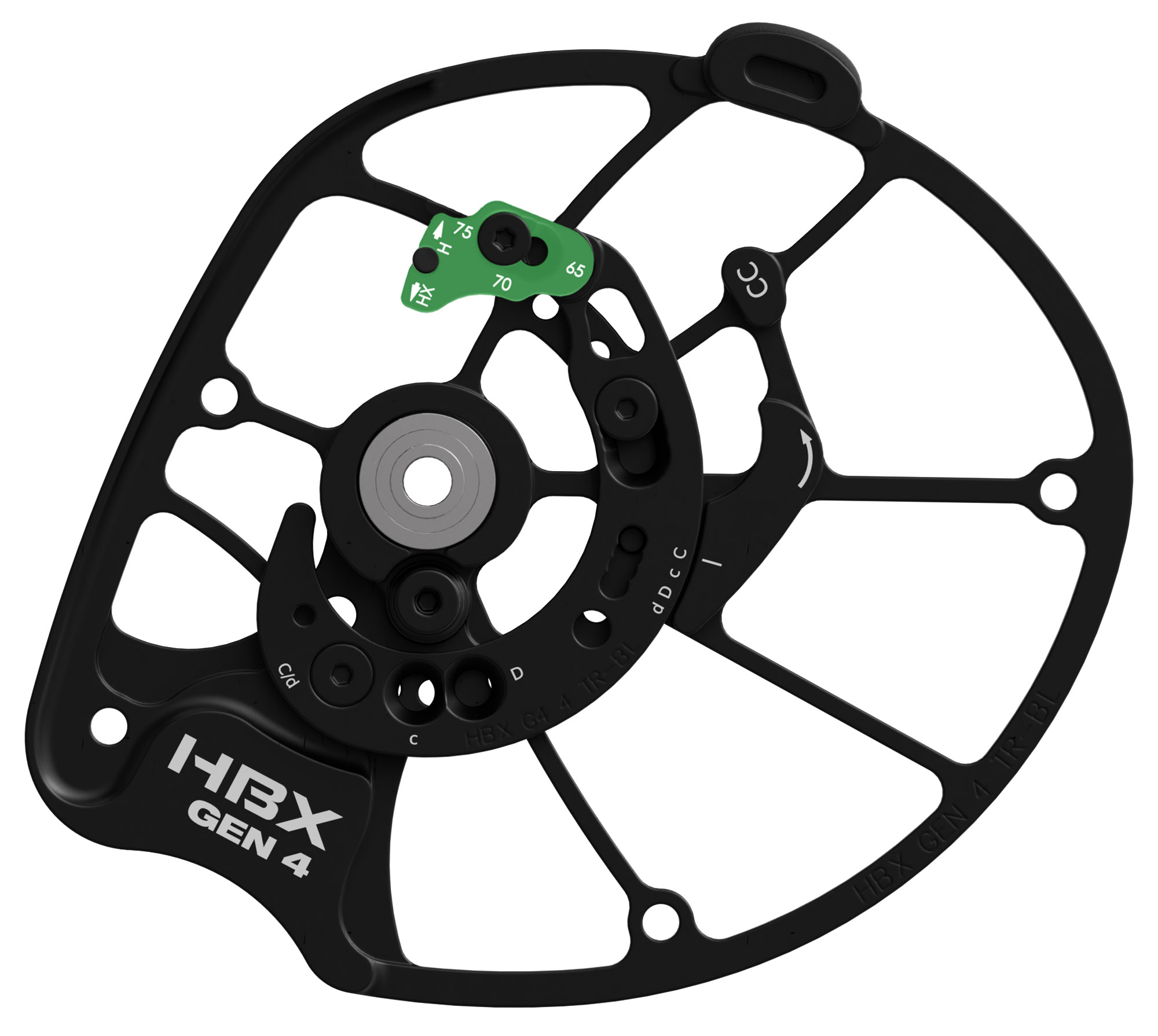

HBX Gen4 TRBL H

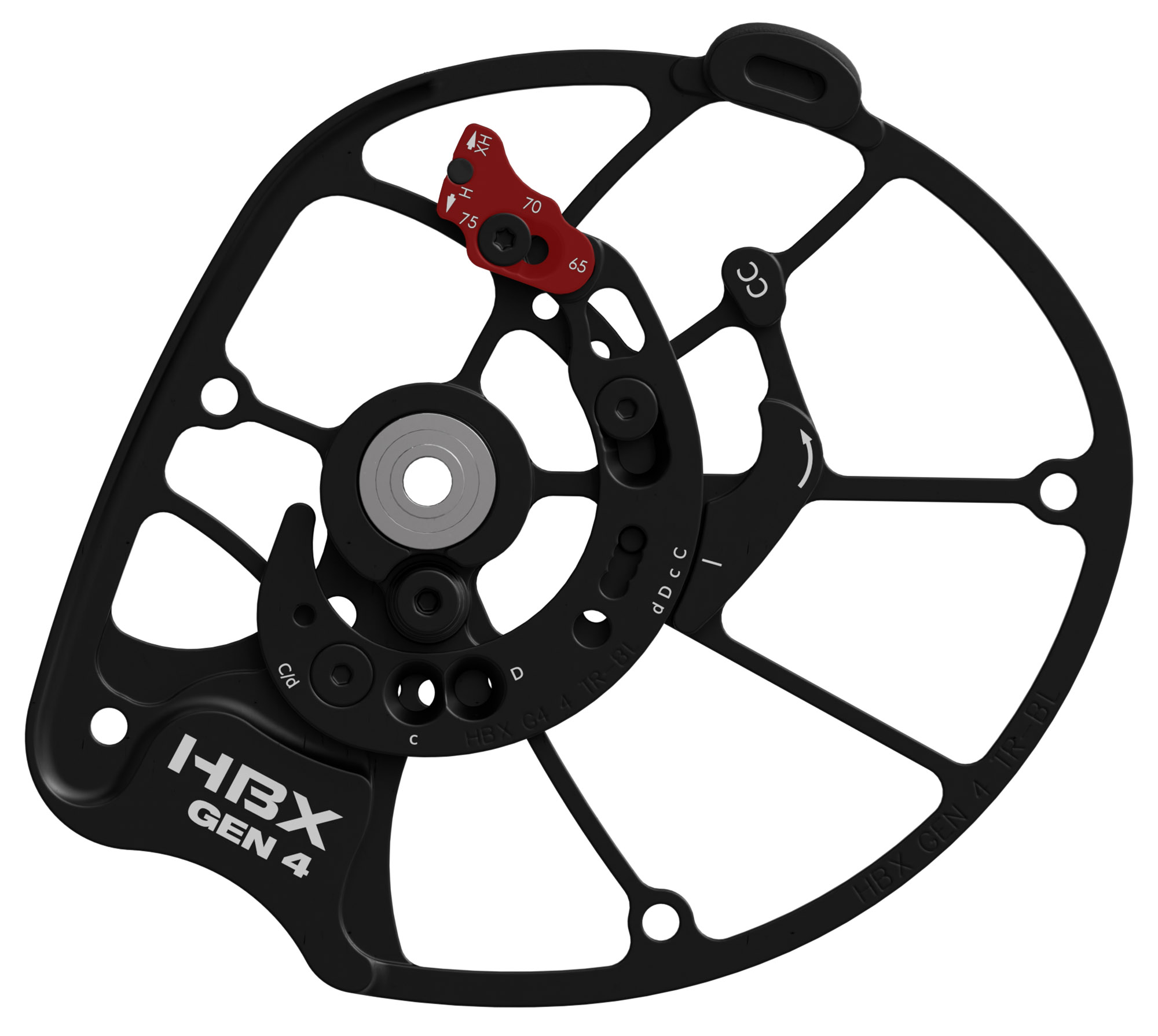

HBX Gen4 TRBL XH

Mod Foot positionné sur le let-off 75% en mur Hard Mod Foot positionné sur le let-off 75% en mur Extra-Hard
