L'importance de l'encoche

Comment un si petit morceau de plastique peut-il avoir une telle influence sur la précision d'une flèche ?

À première vue, l'encoche semble être l'un des composants les plus insignifiants d'une flèche. Quelques millimètres de plastique, quelques grammes tout au plus, et pourtant c'est elle qui reçoit l'intégralité de la poussée de la corde au moment de la décoche. Toute l'énergie développée par l'arc transite par cette seule pièce avant d'être transmise au tube.

Comment un composant aussi discret peut-il influencer la qualité de la sortie de flèche, modifier son comportement dynamique et, au final, le résultat en cible ? Pourquoi certains modèles d'encoches offrent-ils de meilleures performances que d'autres ? Quelle est l'influence de leur conception, de leur géométrie ou de leur procédé de fabrication ? Et surtout, pourquoi est-il indispensable de remplacer régulièrement ses encoches après plusieurs centaines de tirs, alors qu'elles paraissent visuellement en parfait état ?

Longtemps considérée comme un simple consommable, l'encoche est aujourd'hui reconnue comme un véritable composant de précision. Son choix, son montage, sa qualité de fabrication, son usure et même son orientation sur le tube peuvent influencer la régularité de la décoche, le spine dynamique de la flèche et, par conséquent, la qualité des groupements.

Depuis les débuts du tir à l'arc moderne, l'encoche est restée un composant indispensable à la constitution d'une flèche. Son évolution a suivi celle des matériaux et des performances des arcs afin d'assurer une transmission d'énergie toujours plus efficace et une libération de la corde aussi régulière que possible. Aujourd'hui, trois grandes familles d'encoches se distinguent.

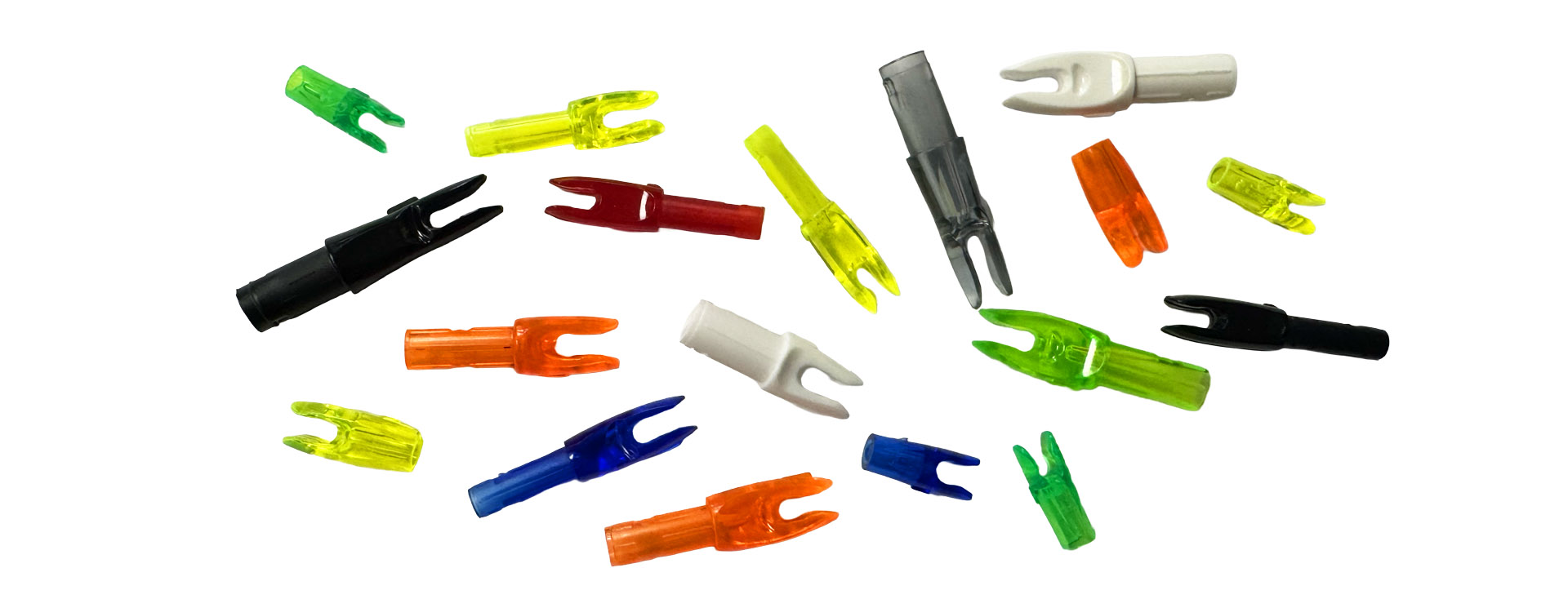

Les différentes familles d'encoches

Bien que discrète, l'encoche constitue l'un des composants les plus sollicités de la flèche. Elle participe à la transmission de l'énergie, au maintien sur la corde et à la protection du tube.

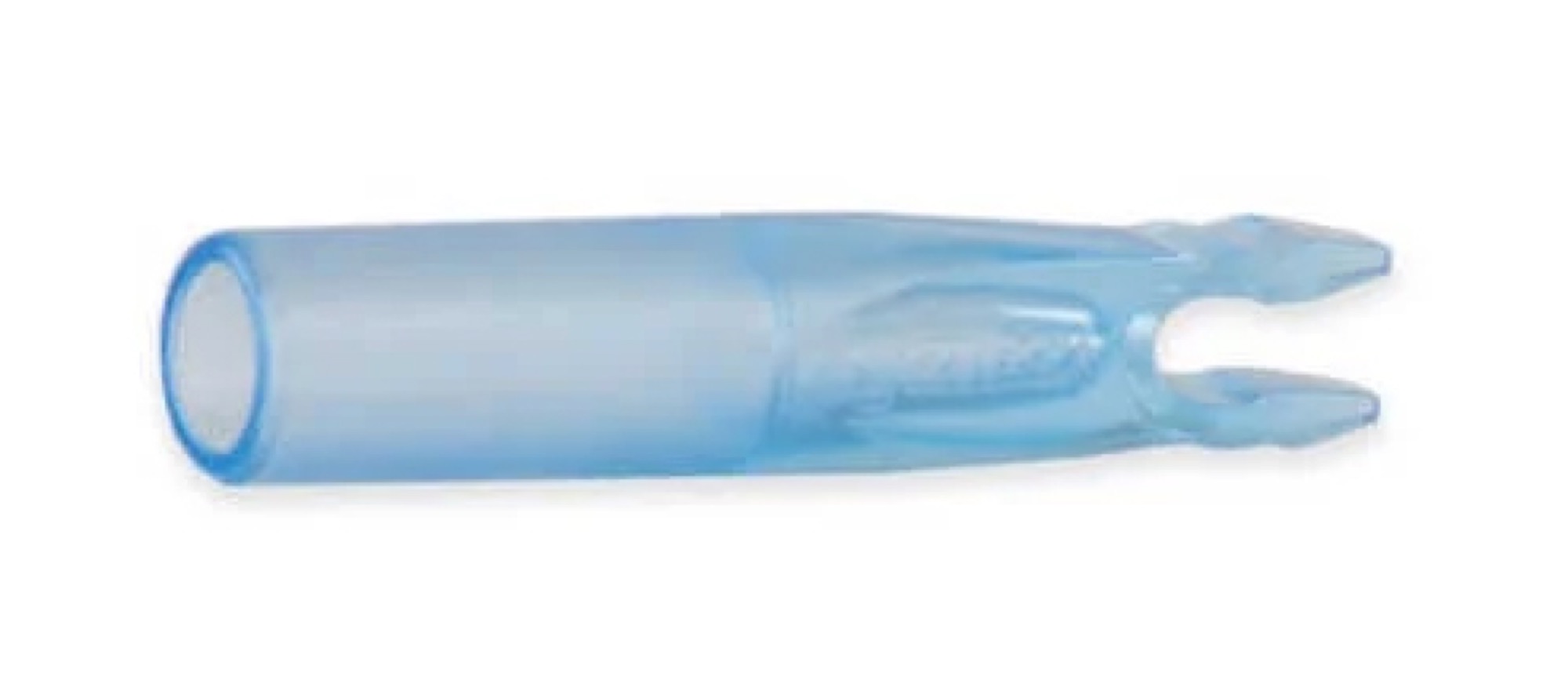

L'encoche couvrante

Très répandue durant les années 1990 avec les premières flèches carbones de chez Beman, l'encoche couvrante se caractérise par une conception venant envelopper l'extrémité arrière du tube. Ce type d'encoche est exclusivement destiné aux tubes en carbone. Bien qu'elle soit aujourd'hui moins utilisée, elle reste présente sur certaines flèches d'entrée de gamme ainsi que sur quelques configurations spécifiques, notamment chez certains archers coréens équipés de tubes Easton X10.

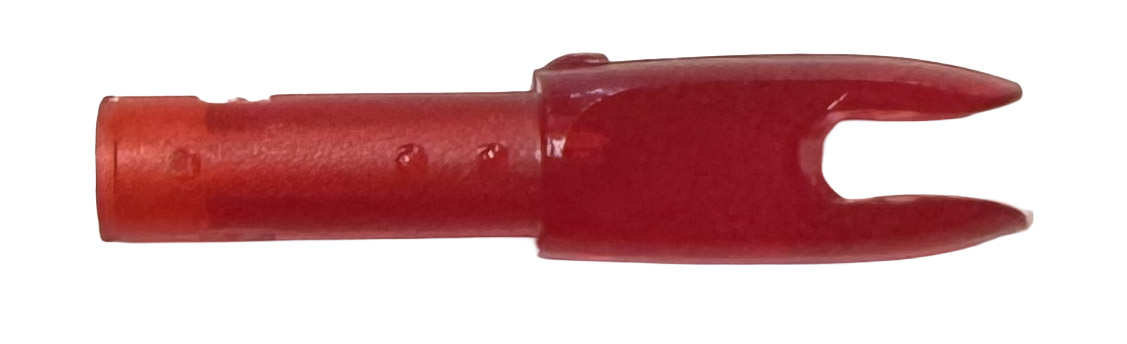

L'encoche intérieure

L'encoche intérieure est actuellement le modèle le plus courant. Elle s'insère directement à l'intérieur du tube et son diamètre doit impérativement correspondre au diamètre interne de la flèche. Chaque famille de tubes nécessite donc une référence adaptée, qu'il s'agisse des dimensions 4 mm, 5 mm, 6 mm ou encore 6,5 mm.

Son principal inconvénient apparaît lors des impacts entre flèches. En cas de robin ou de choc à l'arrière du tube, les contraintes mécaniques peuvent endommager le bushing lorsqu'il est présent, ou directement l'extrémité du tube, rendant parfois la flèche inutilisable.

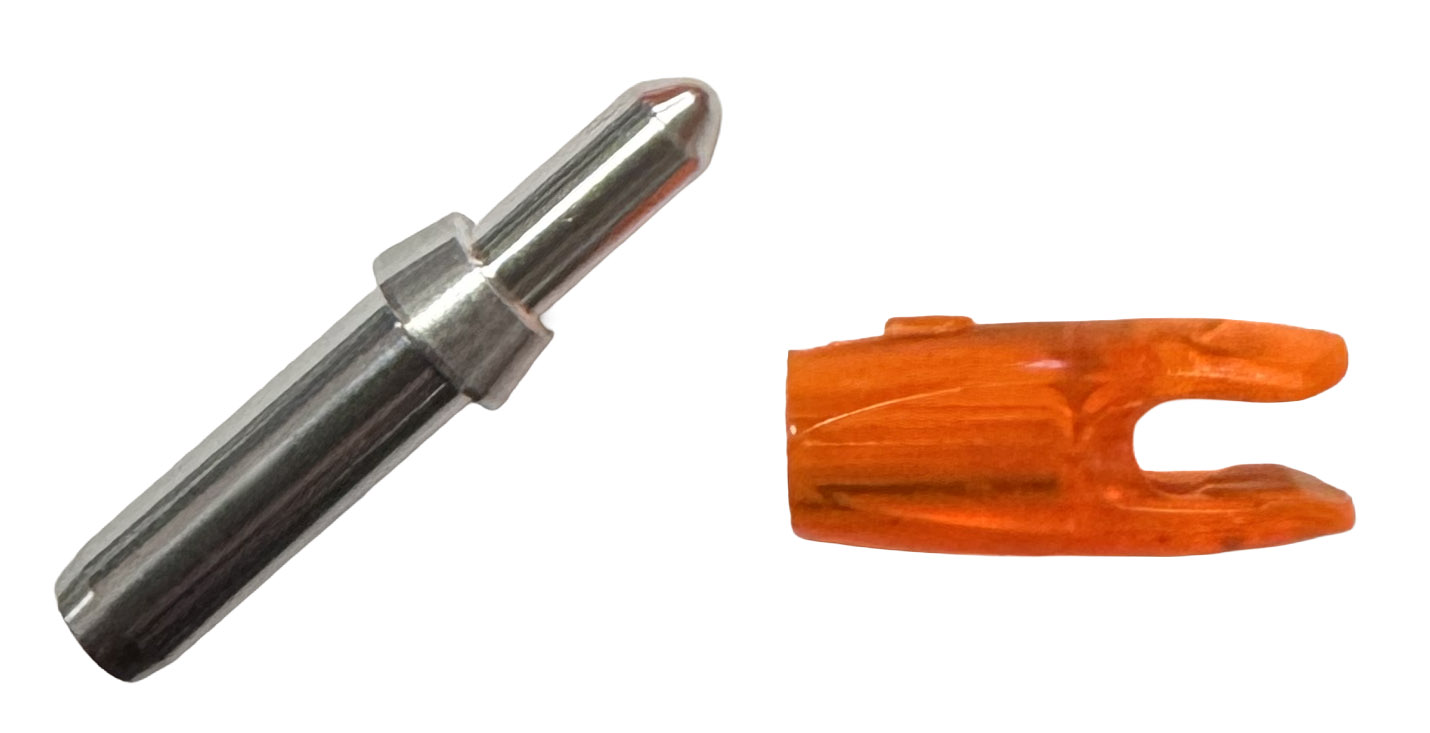

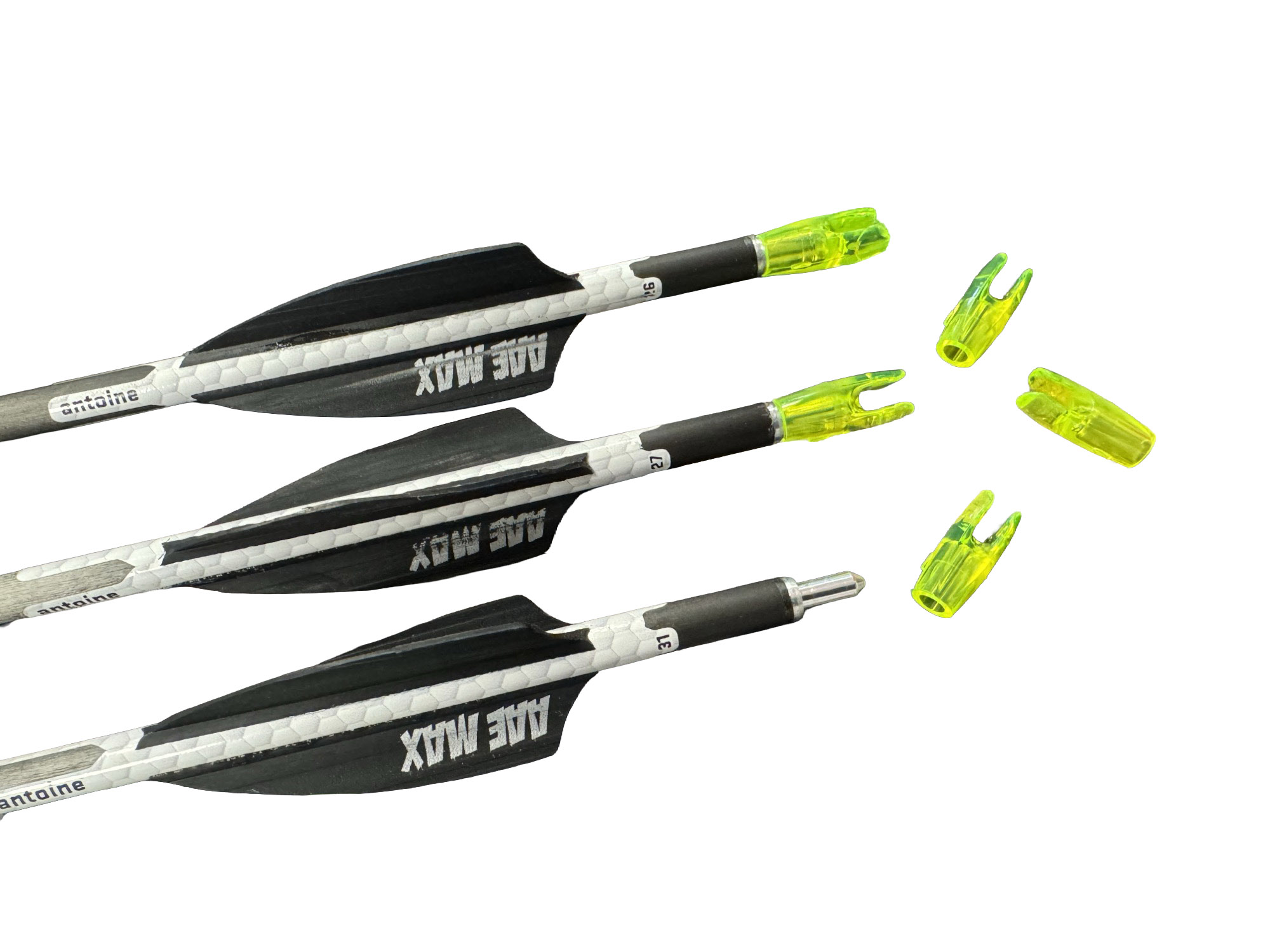

L'encoche Pin

L'encoche Pin est aujourd'hui la solution la plus répandue sur les flèches de petit diamètre. Son principe consiste à venir s'emboîter sur un insert métallique, appelé pin, fixé à l'arrière du tube. Cette conception apporte une protection particulièrement efficace contre les impacts directs sur l'extrémité de la flèche. En cas de contact avec une autre flèche, le pin absorbe une grande partie des contraintes et limite considérablement les risques de fissuration ou d'éclatement du tube.

Ce système est principalement utilisé sur les tubes de faible diamètre, notamment les modèles de 3,2 mm et de 4 mm.

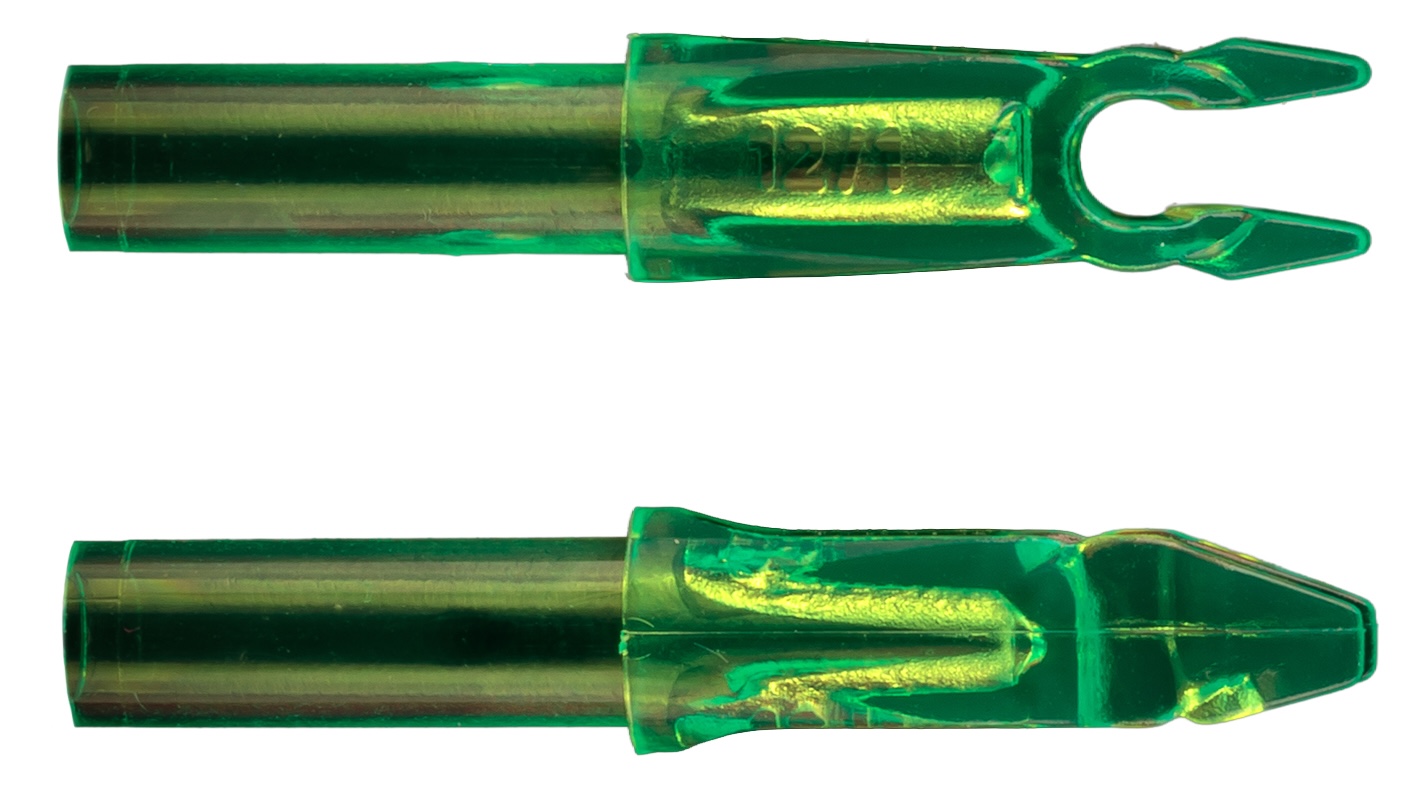

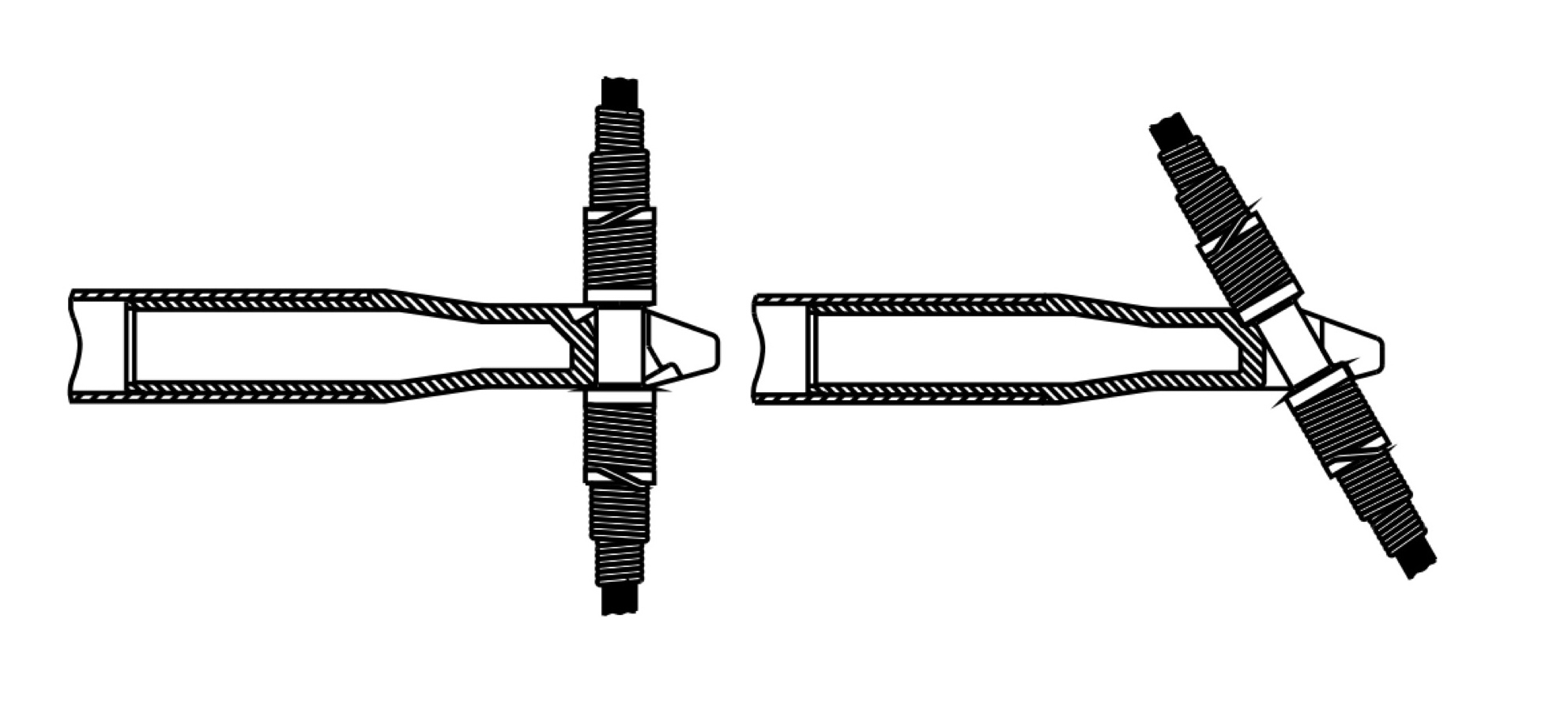

Encoche symétrique ou asymétrique

Au-delà du type d'encoche, vous devrez également choisir entre une géométrie symétrique et une géométrie asymétrique, cette dernière étant exclusivement développée par Beiter.

Pour les archers utilisant un arc à poulies, une encoche symétrique constitue généralement le meilleur choix. Dans cette configuration, la corde est maintenue au centre par le D-Loop et exerce une poussée parfaitement axiale sur l'encoche.

À l'inverse, les archers utilisant un arc classique sollicitent la corde avec un doigt au-dessus et deux doigts en dessous de l'encoche. Cette prise provoque une inclinaison de la corde au moment de la décoche. L'encoche asymétrique a précisément été développée pour compenser cette géométrie. La forme spécifique de sa gorge reproduit l'angle naturel de la corde afin d'optimiser la surface de contact et de garantir une transmission des efforts plus homogène lors de la propulsion de la flèche.

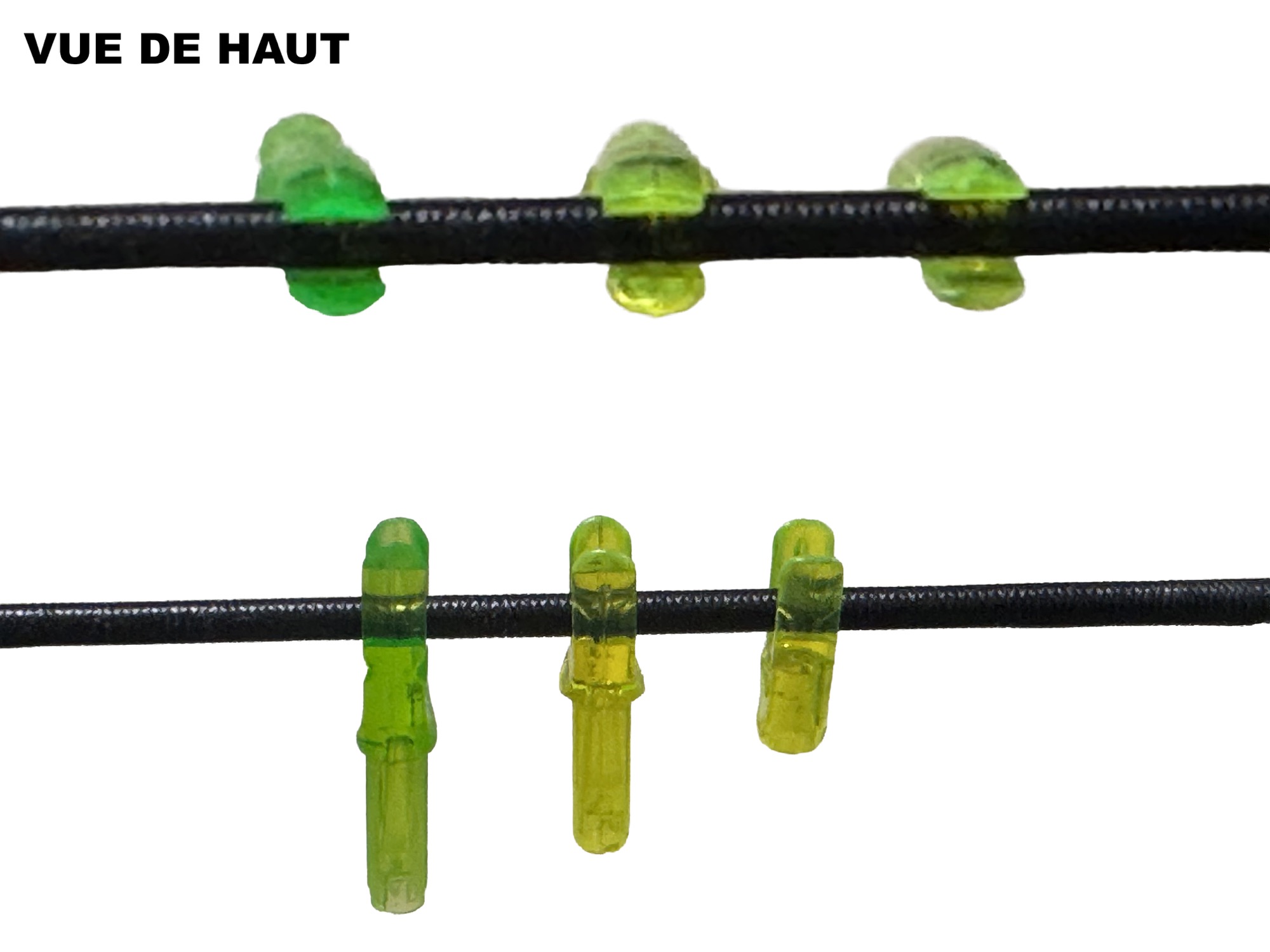

Le choix de la gorge d'encoche

Chaque modèle d'encoche est également disponible avec plusieurs dimensions de gorge afin de s'adapter parfaitement au diamètre du tranche-fil. Cette caractéristique est essentielle pour obtenir un maintien optimal sur la corde sans générer de contraintes excessives.

Lors de la mise en place sur le tranche-fil, l'encoche ne doit jamais être serrée de manière excessive. Elle doit venir se clipser naturellement en produisant un léger « clic », signe d'un ajustement correct. Un serrage trop important perturbera la libération de la corde, tandis qu'un maintien insuffisant nuira à la régularité de l'ensemble.

Les dimensions les plus courantes sont une gorge étroite de 2,5 mm et une gorge large de 2,8 mm.

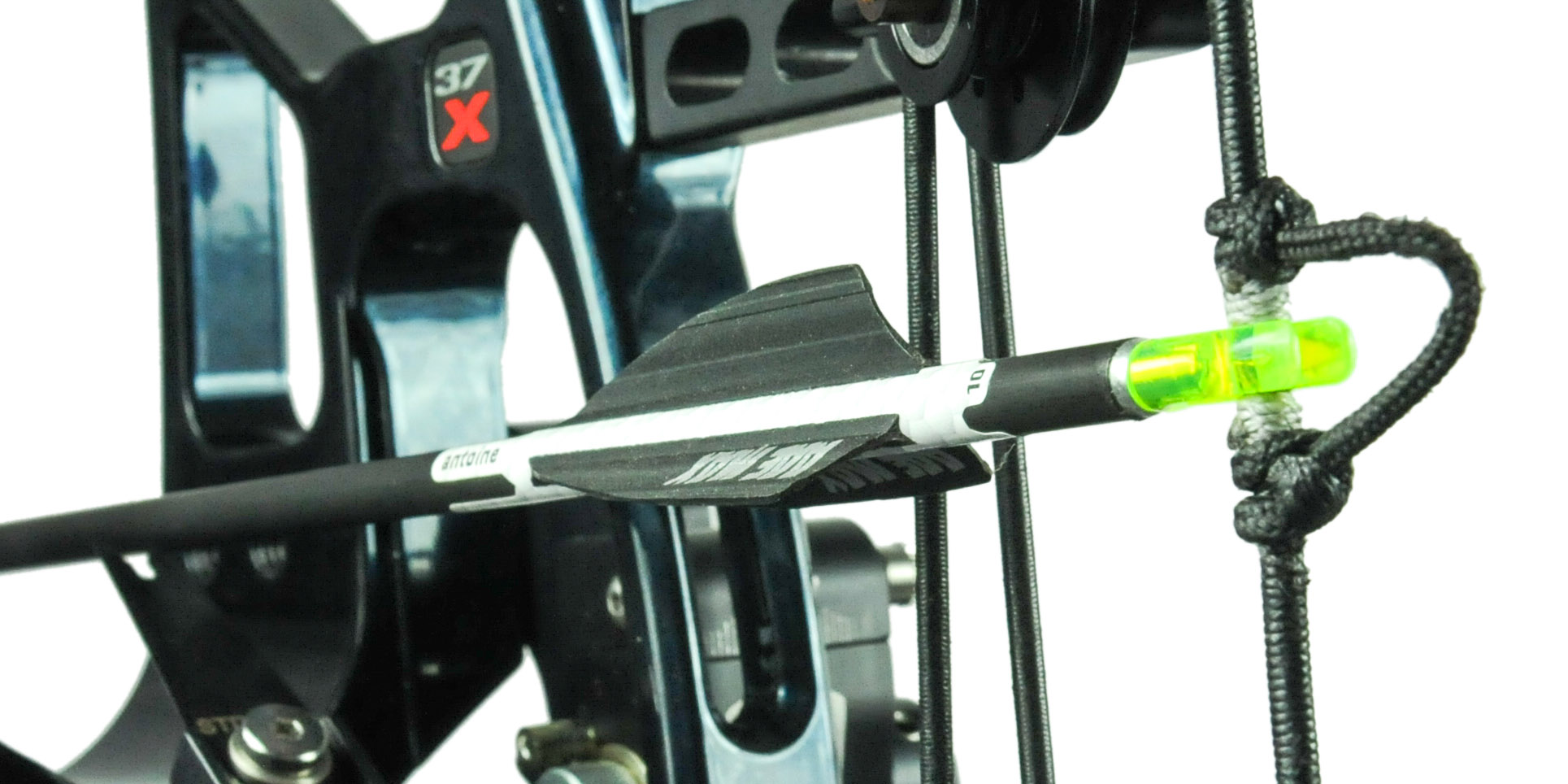

Influence de la hauteur de l'encoche

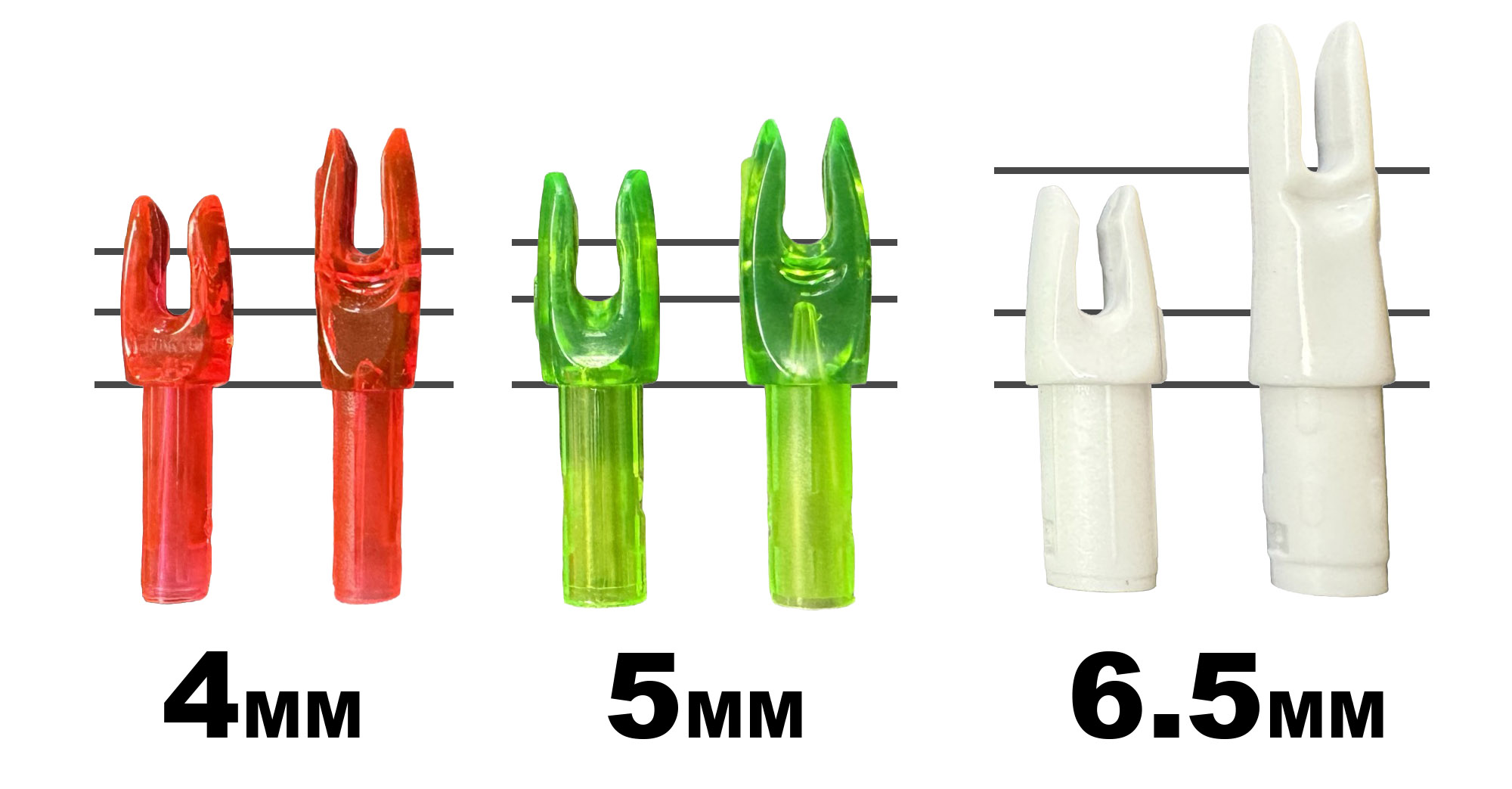

Selon les fabricants, la hauteur totale de l'encoche peut varier de quelques millimètres. Cette différence, souvent sous-estimée, peut modifier le serrage entre les deux nock-sets et influencer directement la qualité de la décoche.

Pour cette raison, il est fortement recommandé d'utiliser un modèle d'encoche identique sur l'ensemble de ses flèches, qu'elles soient en aluminium ou en carbone.

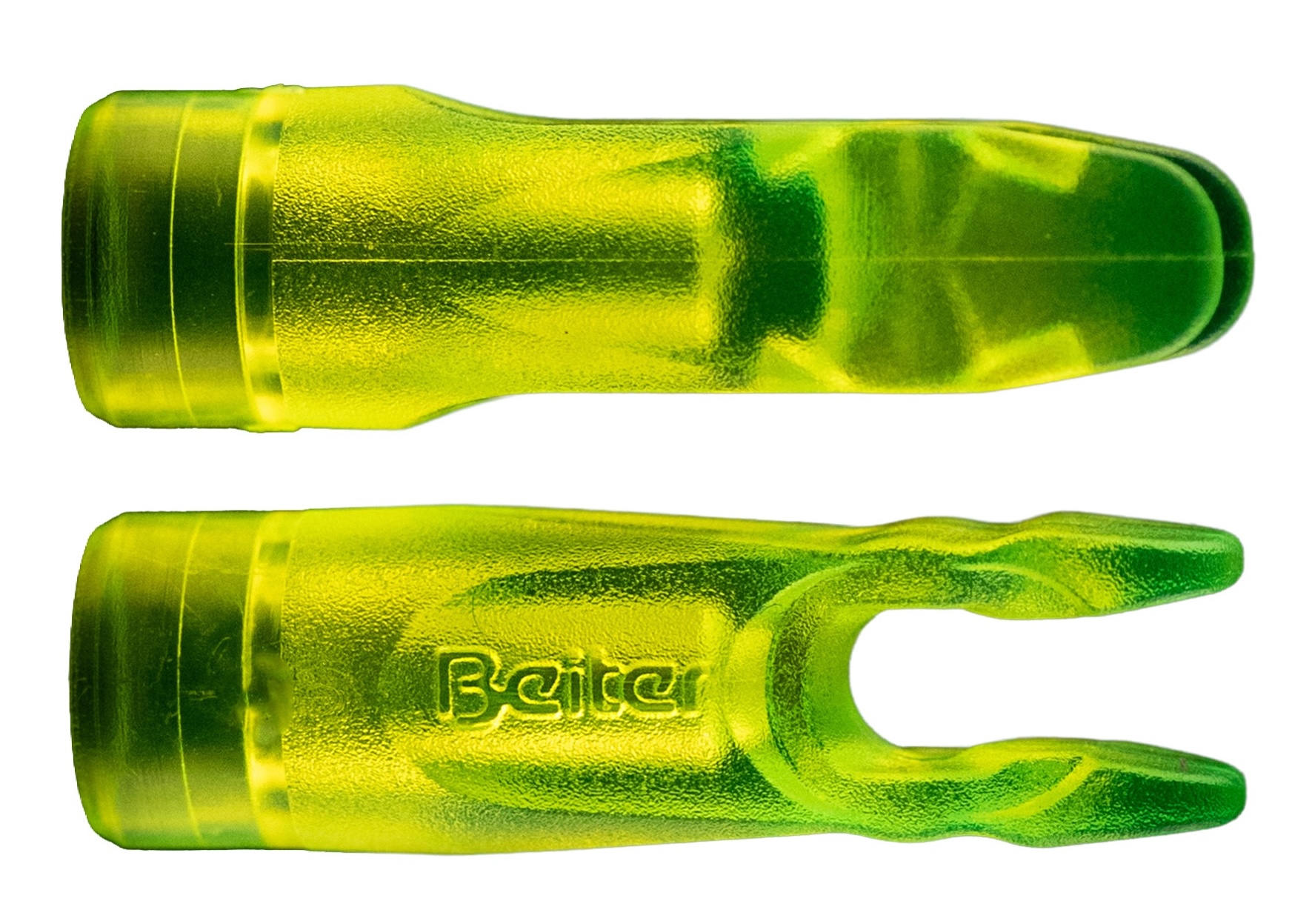

Chez Beiter, les modèles de la gamme Hunter, par exemple, conservent une hauteur identique quel que soit le diamètre ou la nature du tube. À l'inverse, Easton propose des hauteurs légèrement différentes selon les familles G, X, H ou S.

Lorsque l'encoche est comprimée de manière excessive entre les deux nock-sets, elle peut subir des variations verticales au moment de la libération de la corde. Ces mouvements parasites se traduisent par une perte de régularité et peuvent entraîner une dispersion des impacts en cible.

La précision commence dès la fabrication

La précision d'une encoche ne dépend pas uniquement de sa géométrie ou du matériau utilisé. Elle se joue également dès sa fabrication, où la qualité des moules et la maîtrise du procédé d'injection conditionnent directement la régularité dimensionnelle des pièces produites.

Lors de l'injection plastique, chaque moule présente de légères différences d'usinage, d'usure et de comportement thermique. Ces variations, souvent imperceptibles à l'œil nu, peuvent néanmoins entraîner de faibles écarts dimensionnels entre deux séries de fabrication.

Pour limiter ces dispersions, certains fabricants choisissent de produire une même référence à partir d'un nombre très limité de moules. C'est notamment le cas de Beiter, qui fabrique ses encoches à partir d'un moule unique afin de garantir une reproductibilité maximale d'une série à l'autre.

À l'inverse, une production répartie sur plusieurs dizaines de moules permet d'augmenter les cadences de fabrication, mais rend plus difficile l'obtention d'une homogénéité parfaite entre toutes les pièces produites.

L'influence de l'encoche sur le spine dynamique

L'augmentation constante des performances des arcs modernes s'accompagne d'une sollicitation toujours plus importante de l'encoche. Lors de la décoche, l'intégralité de l'énergie développée par la corde est transmise à cette pièce dont la longueur dépasse rarement un centimètre. En une quinzaine d'années, les vitesses de sortie des flèches ont considérablement progressé, imposant aux fabricants de développer des encoches plus résistantes et plus rigides afin de supporter ces nouvelles contraintes sans compromettre la régularité de la décoche.

Le choix d'une encoche ne se limite donc plus à une simple question de compatibilité avec le tube. Sa conception influence également le comportement dynamique de la flèche et peut modifier légèrement son spine dynamique.

Prenons l'exemple d'un tube carbone/aluminium de 4 mm de diamètre, tel qu'une Easton X10 Parallel Pro. Ce type de flèche peut recevoir aussi bien une encoche intérieure de type G qu'une encoche Pin. Bien que ces deux modèles soient parfaitement compatibles avec le tube, leur comportement mécanique diffère sensiblement.

L'encoche Pin a été développée pour protéger efficacement l'extrémité arrière de la flèche contre les impacts. La présence du pin métallique augmente également la rigidité de l'ensemble arrière du tube, ce qui influence légèrement son spine dynamique.

Cette recherche de rigidité se retrouve également sur les générations les plus récentes d'encoches. Face aux performances croissantes des arcs modernes, Easton a notamment renforcé plusieurs de ses modèles afin de limiter l'ouverture de la gorge sous l'effet de la poussée de la corde. La G Pin 2 illustre parfaitement cette évolution grâce à une conception plus robuste intégrant davantage de matière plastique.

L'encoche Microlite suit une logique différente. Son profil plus court réduit la quantité de matière située à l'arrière du tube, limitant ainsi la flexion de l'encoche au moment où la corde transmet son énergie. Cette conception augmente légèrement la rigidité du spine dynamique tout en améliorant la stabilité de la transmission des efforts. C'est l'une des raisons pour lesquelles de nombreux compétiteurs utilisent aujourd'hui des encoches courtes sur leurs flèches de compétition.

Pourquoi équerrer l'arrière du tube ?

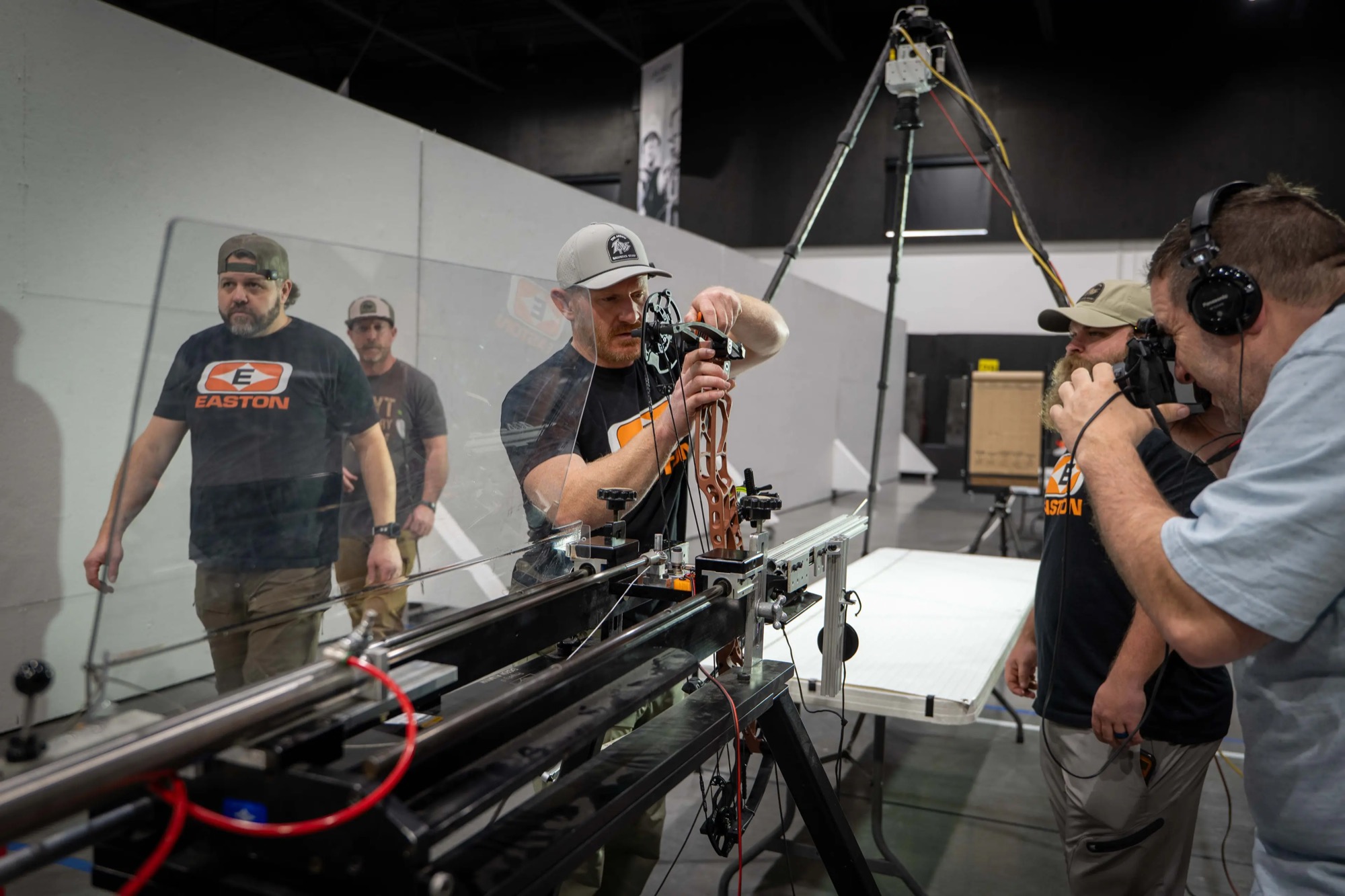

À l'occasion d'une étude récente menée en collaboration avec Easton, James Yates a mis en évidence l'importance de la qualité du contact entre l'encoche et l'extrémité arrière du tube. Si cette interface peut paraître anodine lors du montage d'une flèche, elle influence directement la régularité de la transmission des efforts au moment de la décoche.

Pour fonctionner de manière optimale, l'encoche doit reposer sur une surface parfaitement plane et perpendiculaire à l'axe du tube, garantissant un appui homogène sur toute sa périphérie.

Afin d'évaluer l'influence réelle de ce paramètre sur la précision, James Yates a réalisé un essai comparatif dont l'objectif était d'isoler uniquement l'effet de l'équerrage de l'arrière du tube. Sans avoir vocation à constituer une étude scientifique exhaustive, ce protocole permet néanmoins d'illustrer très concrètement les conséquences d'une préparation insuffisante de cette zone.

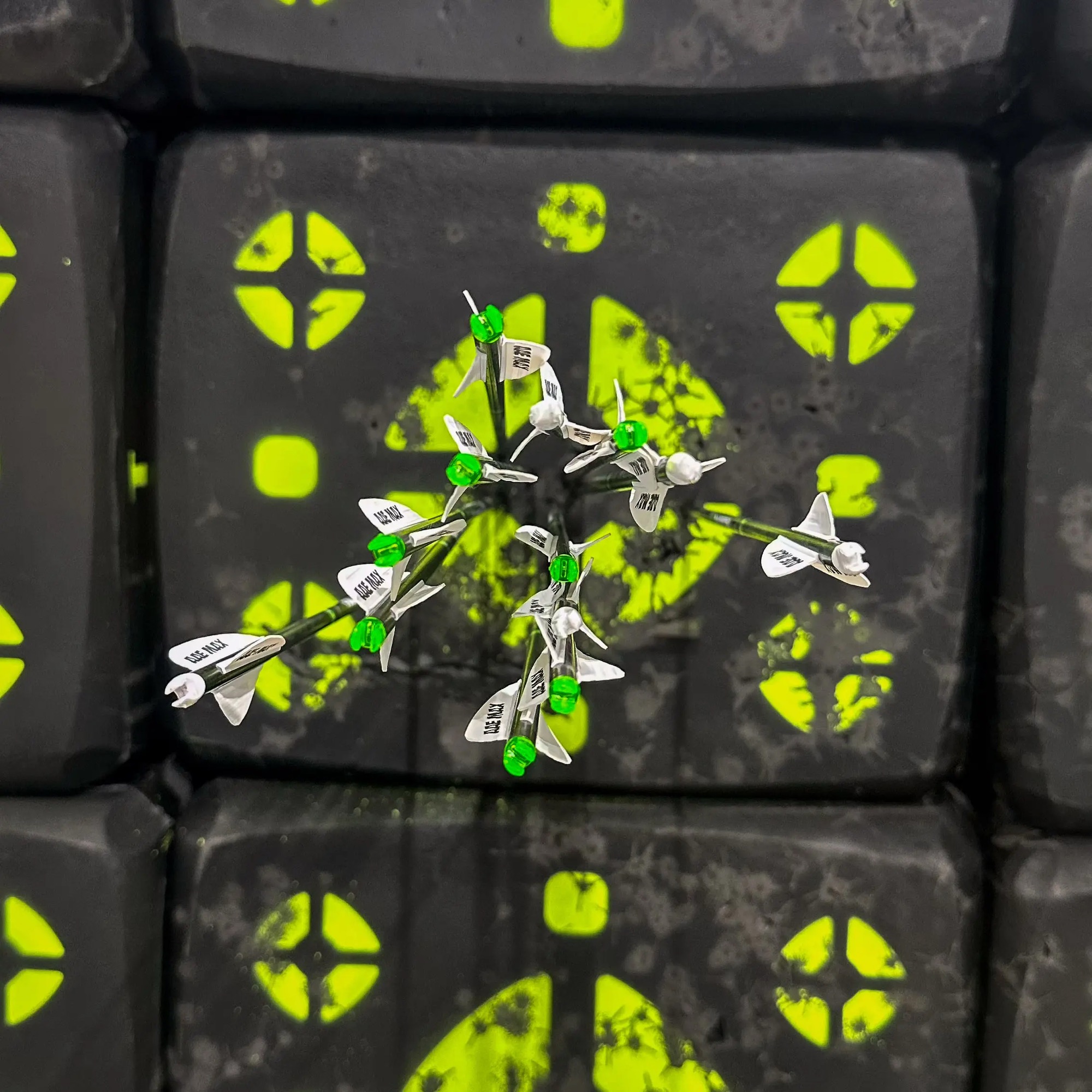

Sans équerrage

Une première série de flèches neuves a été préparée selon la méthode habituellement utilisée dans la majorité des archeries. Les tubes ont simplement été coupés à longueur au moyen d'un coupe-tube avant de recevoir leurs composants, sans opération supplémentaire d'équerrage. Un premier groupement a alors été réalisé dans cette configuration.

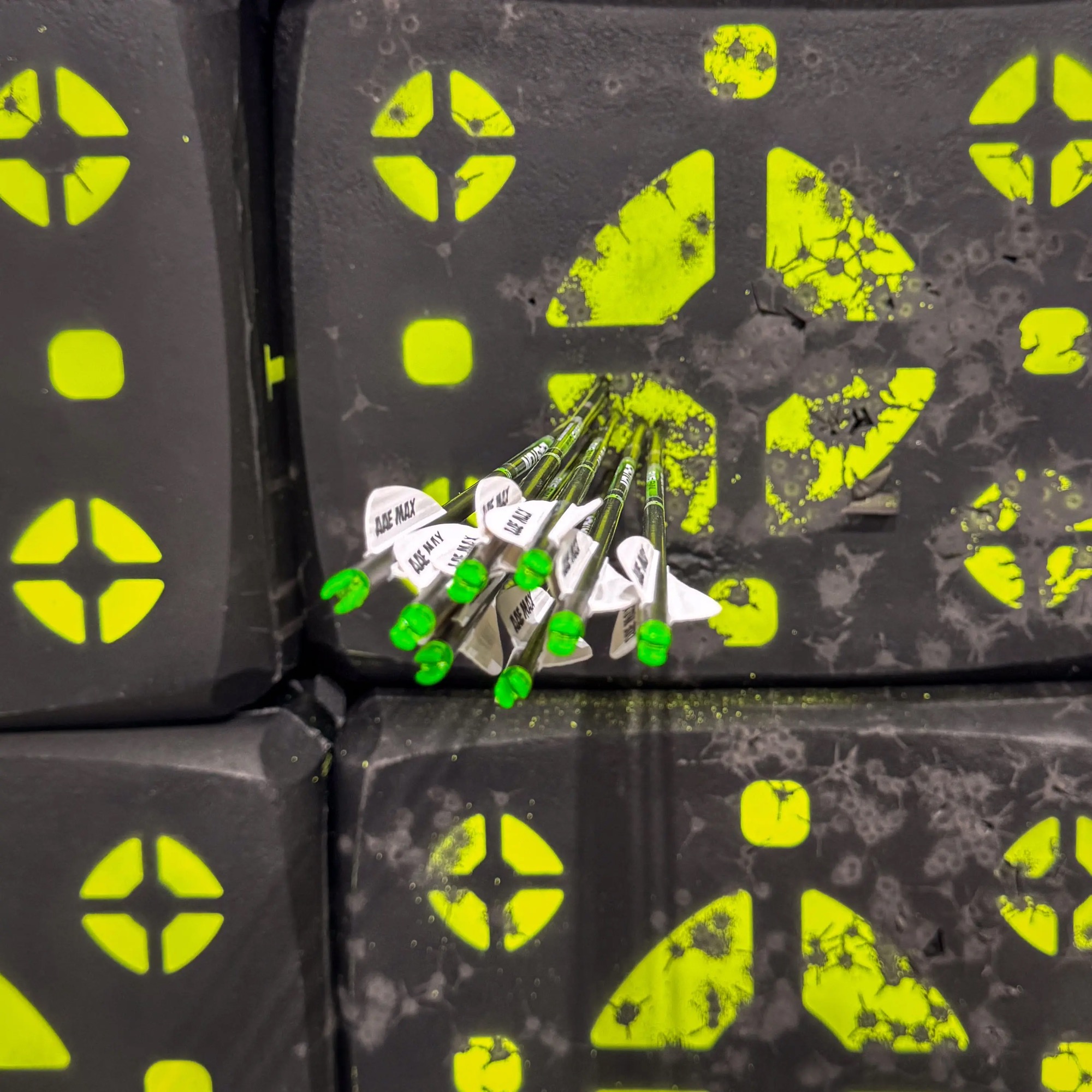

Après équerrage G5

Les mêmes flèches ont ensuite été démontées afin de reprendre l'extrémité arrière du tube à l'aide de l'outil G5. Cette surface d'appui a été soigneusement rectifiée jusqu'à obtenir une perpendicularité parfaite avant de remonter les encoches. Une seconde série de tirs a alors été effectuée en conservant rigoureusement tous les autres paramètres identiques.

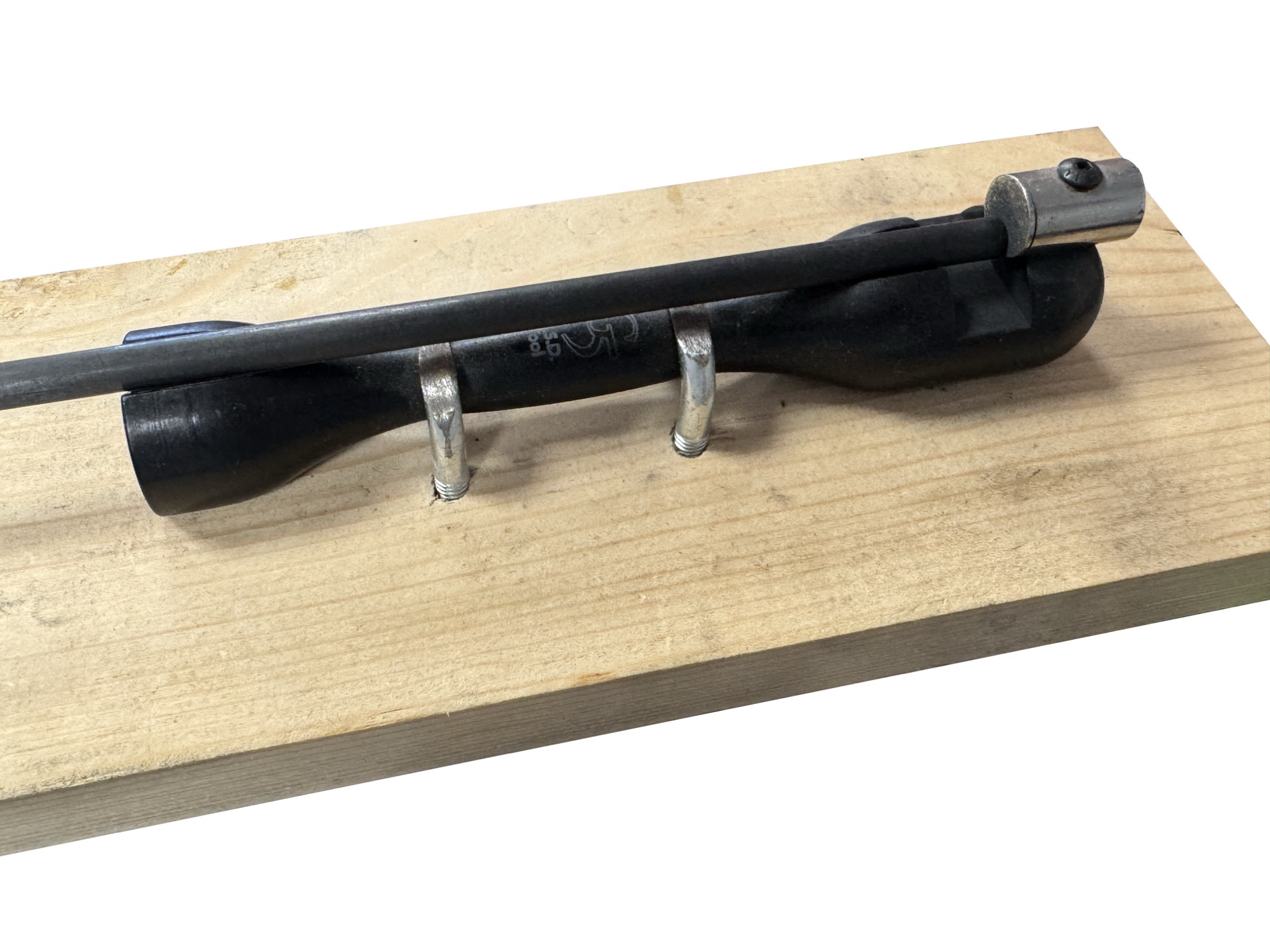

Pour obtenir une surface parfaitement perpendiculaire à l'axe du tube, il est recommandé d'utiliser un outil d'équerrage comme celui proposé par G5. Il permet de rectifier l'extrémité arrière du tube afin d'offrir à l'encoche une surface d'appui parfaitement plane et perpendiculaire.

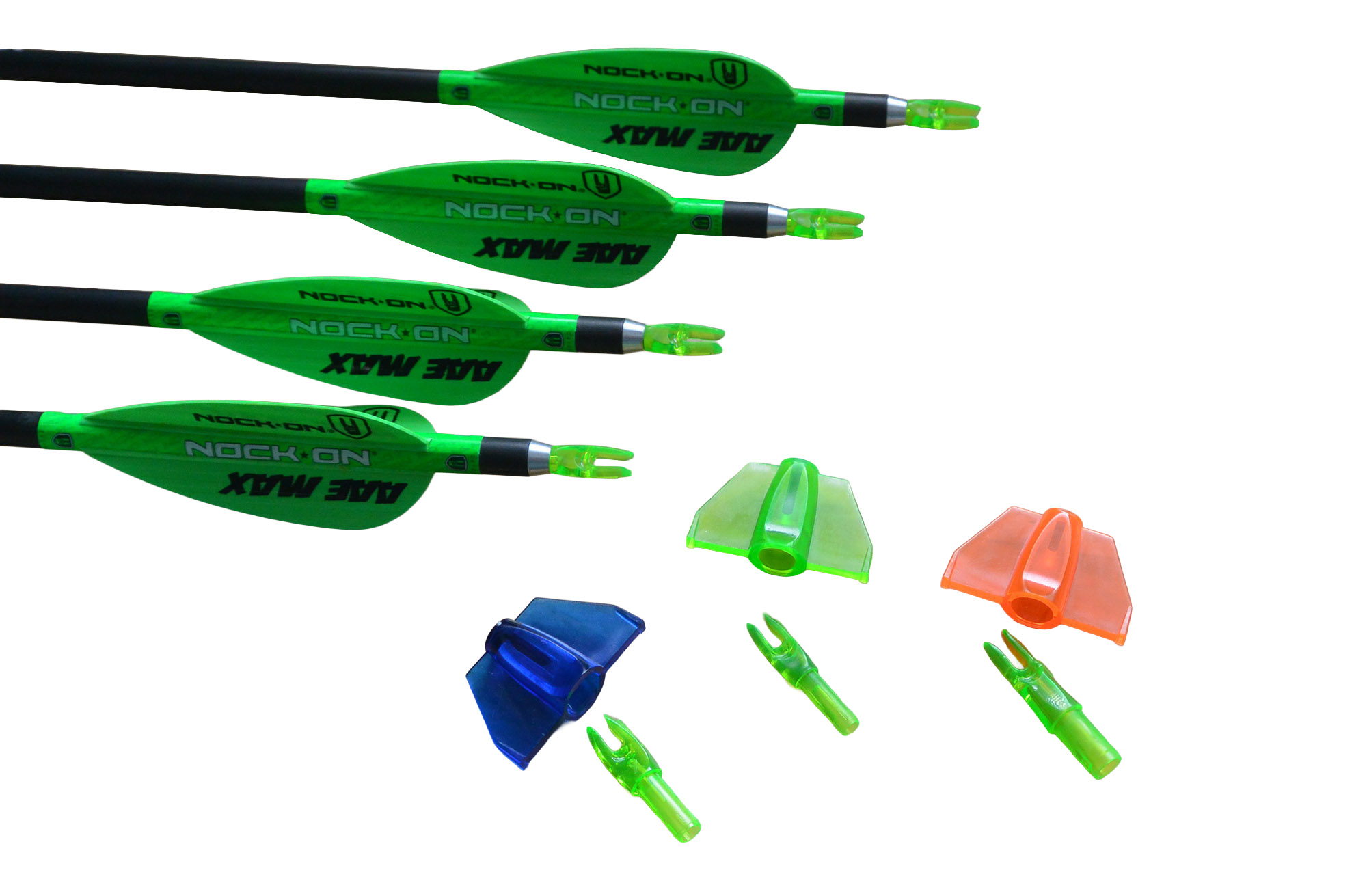

Utiliser les outils adaptés pour le montage des encoches

L'installation d'une encoche ne doit jamais être réalisée en force. Pour garantir un montage reproductible et préserver les caractéristiques mécaniques du plastique, il est indispensable d'utiliser les outils spécifiquement développés par les fabricants.

Il est notamment fortement déconseillé d'insérer une encoche en prenant appui sur une table ou un établi afin de terminer son emboîtement. De la même manière, il ne faut jamais chercher à orienter une encoche en la faisant pivoter à l'aide d'une pince. Ces pratiques génèrent des contraintes importantes sur le corps de l'encoche et plus particulièrement au niveau de la gorge. Même lorsqu'aucune fissure n'est visible, le plastique peut subir une déformation permanente ou présenter des microfissures qui fragilisent la pièce et réduisent sa durée de vie.

Afin d'éviter ces contraintes, les principaux fabricants proposent des outils de montage spécifiquement adaptés à leurs encoches. Easton commercialise trois outils distincts correspondant aux différents diamètres de ses encoches, permettant de les insérer et de les orienter sans exercer d'effort sur la gorge. Beiter propose également un outil dédié, particulièrement utile pour positionner avec précision les encoches asymétriques et garantir un indexage parfaitement reproductible.

Le recours à ces outils représente une précaution simple, mais essentielle. Il permet de préserver l'intégrité de l'encoche, d'assurer un positionnement constant lors de chaque remplacement et de conserver toute la régularité de fonctionnement de la flèche au fil des séances de tir.

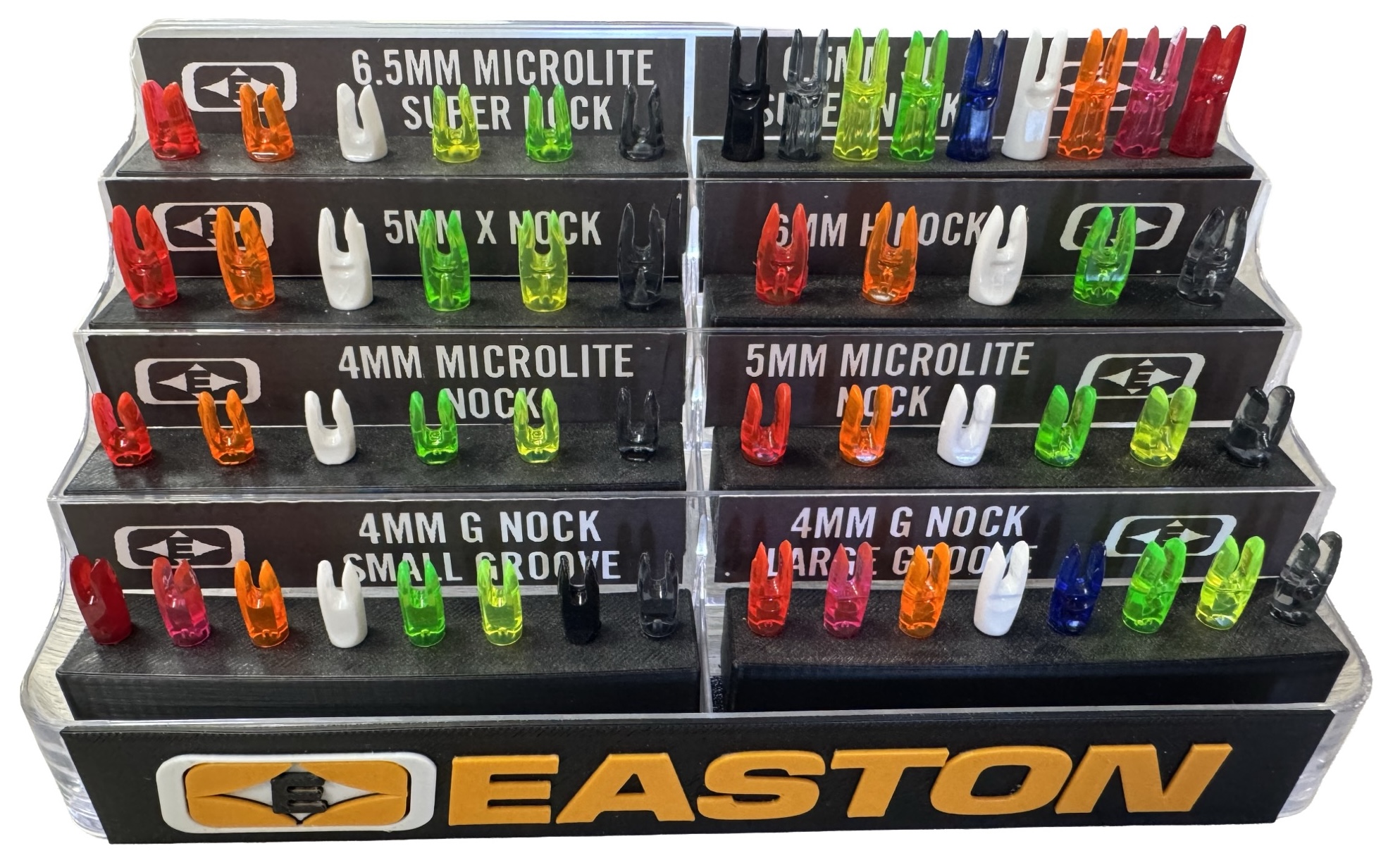

Quelle couleur d'encoche choisir ?

L'une des questions les plus fréquemment posées par les archers concerne le choix de la couleur des encoches : quelle est celle qui offre la meilleure visibilité en cible ? Si ce critère est souvent associé à une simple préférence esthétique, il existe en réalité quelques différences liées au procédé de fabrication qui méritent d'être prises en compte.

On distingue principalement deux familles de coloris : les encoches translucides, qui laissent passer la lumière, et les encoches opaques, communément appelées couleurs pleines.

Lors du moulage par injection, les encoches opaques nécessitent l'ajout d'une quantité plus importante de pigments afin d'obtenir une couleur uniforme. Cette concentration plus élevée en pigments modifie légèrement les propriétés du polymère et peut contribuer à augmenter sa rigidité ainsi que sa résistance mécanique. Cette différence reste faible, mais elle participe à la robustesse de certaines encoches fortement pigmentées.

À l'inverse, les encoches translucides contiennent une quantité beaucoup plus limitée de pigments afin de conserver une excellente transmission lumineuse. La lumière traverse alors le matériau et se diffuse dans toute son épaisseur, créant un effet comparable à celui d'une fibre optique. L'encoche apparaît ainsi comme un véritable point lumineux à l'arrière de la flèche, ce qui améliore souvent sa visibilité en cible, notamment en extérieur ou sous un éclairage intense.

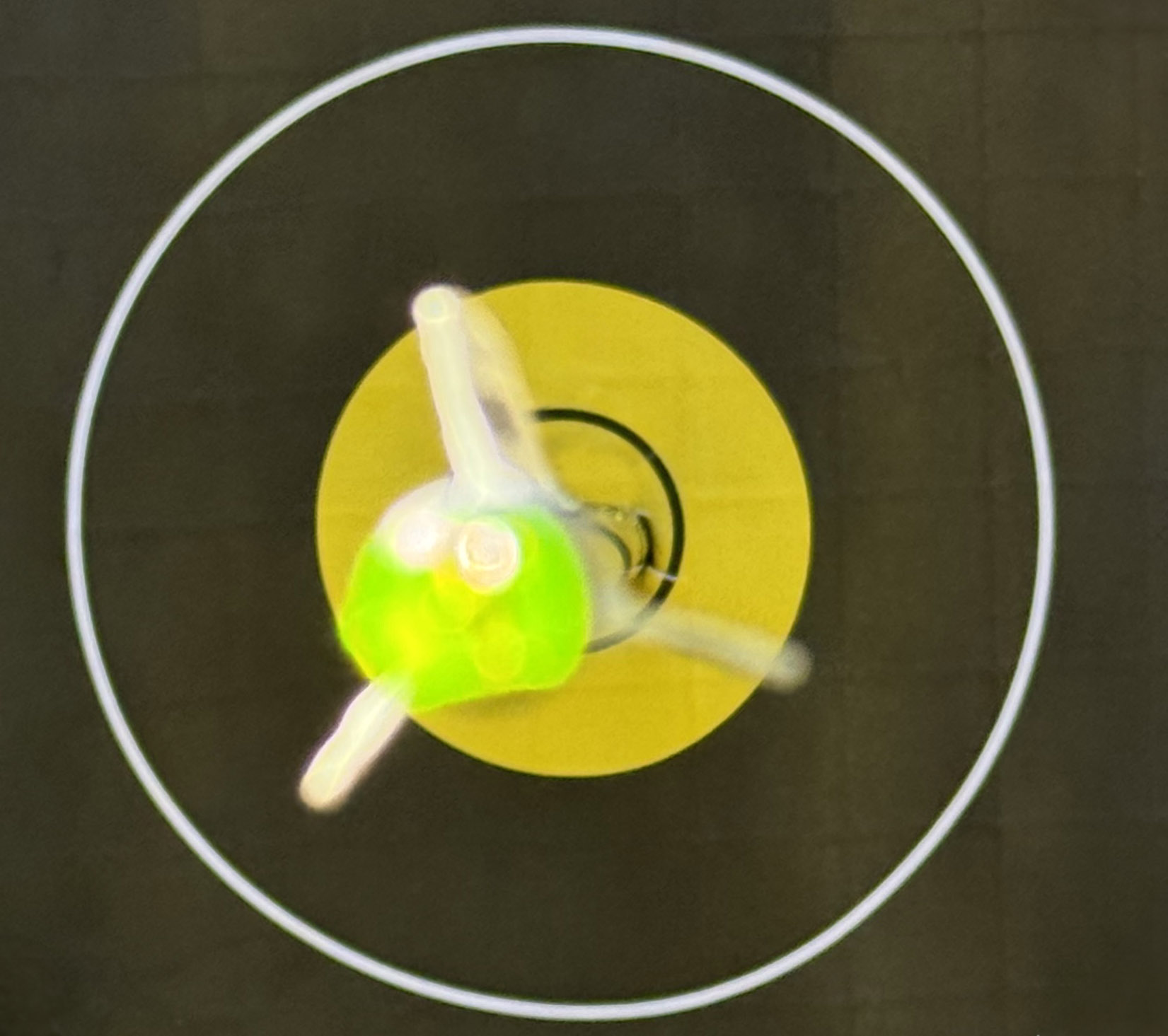

Fait intéressant, la couleur offrant la meilleure visibilité n'est pas toujours celle qui présente le contraste le plus marqué avec le blason. L'expérience montre par exemple qu'une encoche jaune reste particulièrement facile à distinguer dans une zone jaune de la cible. Grâce à la diffusion de la lumière à travers le matériau, elle attire naturellement le regard et ressort souvent davantage qu'une couleur plus sombre pourtant théoriquement plus contrastée.

Les statistiques de vente confirment cette tendance. Les coloris rouge, blanc, jaune et vert sont aujourd'hui les plus utilisés par les archers. À l'inverse, des couleurs comme le rose, le transparent, le noir ou le violet restent beaucoup plus confidentielles et sont nettement moins représentées sur les pas de tir.

Au final, le choix d'une couleur d'encoche relève avant tout d'un compromis entre préférences personnelles, conditions d'utilisation et facilité de repérage en cible. Si les différences mécaniques entre les coloris demeurent limitées, leur visibilité peut, quant à elle, faciliter le contrôle des impacts et améliorer le confort de tir au quotidien.

Quelques recommandations

Avec l'essor des plateformes de vente en ligne, il est aujourd'hui très facile de trouver des copies d'encoches proposées à des prix particulièrement attractifs. Malgré leur faible coût, je déconseille fortement l'utilisation de ces produits.

Il s'agit, dans la majorité des cas, de contrefaçons reproduisant l'apparence des modèles des grandes marques sans en respecter les procédés de fabrication, les matériaux utilisés ni les tolérances dimensionnelles. Si leur aspect extérieur peut sembler similaire, leur comportement mécanique est souvent très différent. La qualité du polymère, la précision du moulage et la constance de fabrication sont généralement bien inférieures à celles d'une encoche d'origine.

Au-delà de la perte de performances, c'est avant tout une question de sécurité. Une encoche présentant un défaut de fabrication ou réalisée dans un matériau de mauvaise qualité peut se fissurer ou se rompre dès les premiers instants de la décoche. Si elle cède alors que la corde transmet encore toute son énergie à l'arrière de la flèche, celle-ci peut subir une rupture brutale du tube, avec un risque réel de projection de fragments vers la main d'arc ou le visage de l'archer. Les conséquences peuvent être particulièrement graves, notamment avec les arcs modernes développant des niveaux d'énergie très élevés.
